Vom Crafter zum Camper. Corona Wohnmobil Projekt 2020

In 7 Monaten vom Handwerker-Fahrzeug zum Camping Mobil

cmtDas Wohnmobil-Umbauprojekt ist eher aus Zufall heraus entstanden. Anfang 2020 haben wir erstmalig eine Camping-Messe (CMT Stuttgart) mit dem Ziel besucht, uns in den nächsten Monaten ein Wohnmobil zu kaufen. Seit Jahren verbringen wir unsere Urlaube in einem gemieteten Camper, was wegen der fehlenden Grundkosten zwar insgesamt günstig ist, aber eine erhebliche Einschränkung der Flexibilität bedeutet. Die Messe bietet eine hervorragende Möglichkeit sich einen Überblick der verschiedenen Modelle und Varianten zu verschaffen. In einer kleinen Halle wurde auch speziell auf das Thema "Ausbau" focussiert. Das hat uns am besten gefallen und die Entscheidung für einen Selbstausbau ist definitiv gefallen. Folgende Voraussetzungen an ein Basis-Fahrzeug haben wir uns gestellt:

  • Fahrzeuglänge maximal 6m (wegen Stellplatz/Carport),
  • Höhe Innenraum mindestens 1,90m um aufrecht stehen zu können,
  • Höhe Außen < 2,90m (wegen Stellplatz/Carport)
  • Breite Innenraum mind. 1,85m (wegen Schlafplatz)
  • Heckfenster und mindestens ein Seitenfenster
  • Klimaanlage
  • wenn möglich Anhängekupplung (primär für Radträger)
  • Fahrzeug nicht älter als 10 Jahre, Laufleistung maximal 120.000km
  • Abgasnorm Euro 5, wenn möglich Euro 6
  • wenn möglich Händlerfahrzeug mit Gebrauchtwagen-Garantie
  • Insgesamt 4 Sitzplätze mit Sicherheitsgurten, damit man auch mit Familie/Freunden zusammen fahren kann.
  • Möglichkeit für mindestens 2 feste Schlafplätze, Schlafplätze weitere Personen ggf. im Führerhaus (Sitzbank) und/oder Zelt
  • Preisspanne bis 16.000€
  • Optimales Fahrzeug: Fiat Ducato, 5 Jahre alt, 50.000km

Die Suche nach dem gewünschten Fahrzeug stellte sich als sehr ambitioniert heraus. Unser Wunschfahrzeug - ein Fiat Ducato - ist quasi nicht zu bekommen. Gebrauchte Ducatos mit einem Alter unter 10 Jahren bzw. weniger als 200.000km gibt es kaum und falls es die gibt, sind die sofort verkauft. Deshalb haben wir unser Spektrum auf andere Hersteller erweitert. In unseren Suchfilter kamen nun auch VW Crafter, Mercedes Sprinter, Citroen Jumper, Ford Transit. Letztendlich sind wir auf der zentralen Volkswagen Gebrauchtwagen Plattform bei einem Vertragshändler in Münster fündig geworden und haben uns für ein Fahrzeug aus dem ehemaligen Bestand einer Fensterbau-Firma entschieden. Bezüglich der gesetzten Voraussetzungen mussten wir allerdings zwei Einschränkungen machen: Das ausgesuchte Fahrzeug hat nur drei feste Sitzplätze (Fahrer + Sitzbank für zwei Personen). Deshalb müssen wir noch einen vierten Sitz einbauen. Der zweite Kompromiss im Vergleich zum Fiat Ducato ist die Breite des Fahrzeugs. Da der Crafter 6cm schmaler ist als der Ducato, hat dieser nach dem geplanten Ausbau lediglich eine Liegefläche von 175cm. Für uns ist das ausreichend, größere Personen müssen sich leider etwas einschränken.

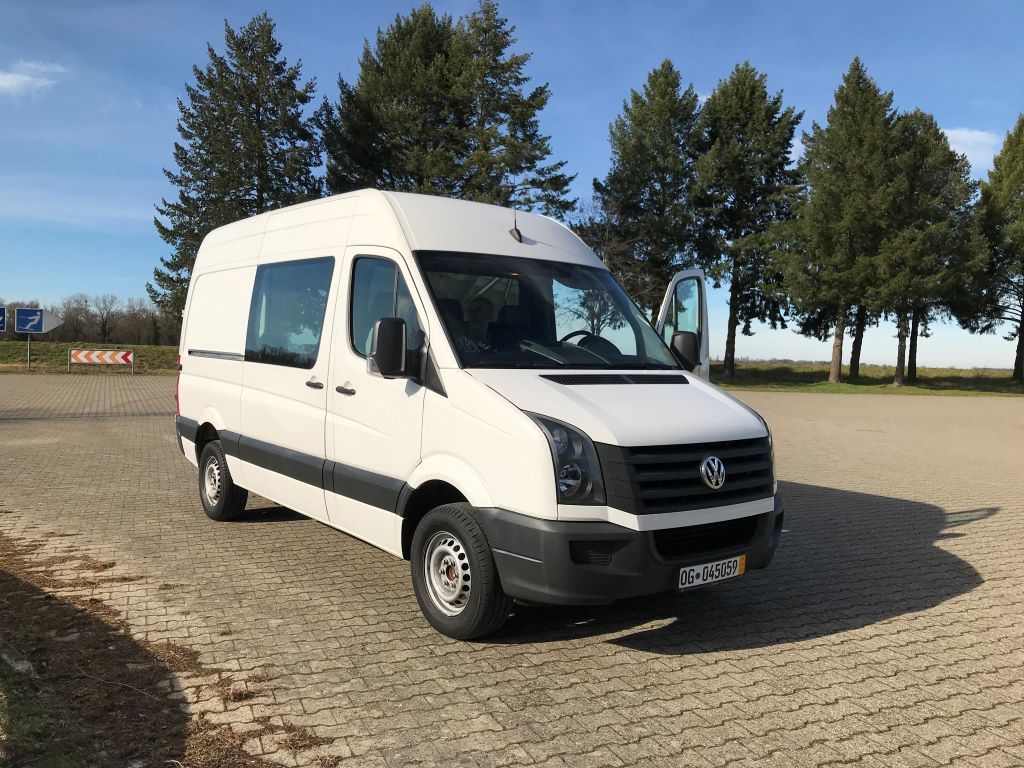

Technische Daten Fahrzeug:
IMG 6587 klein

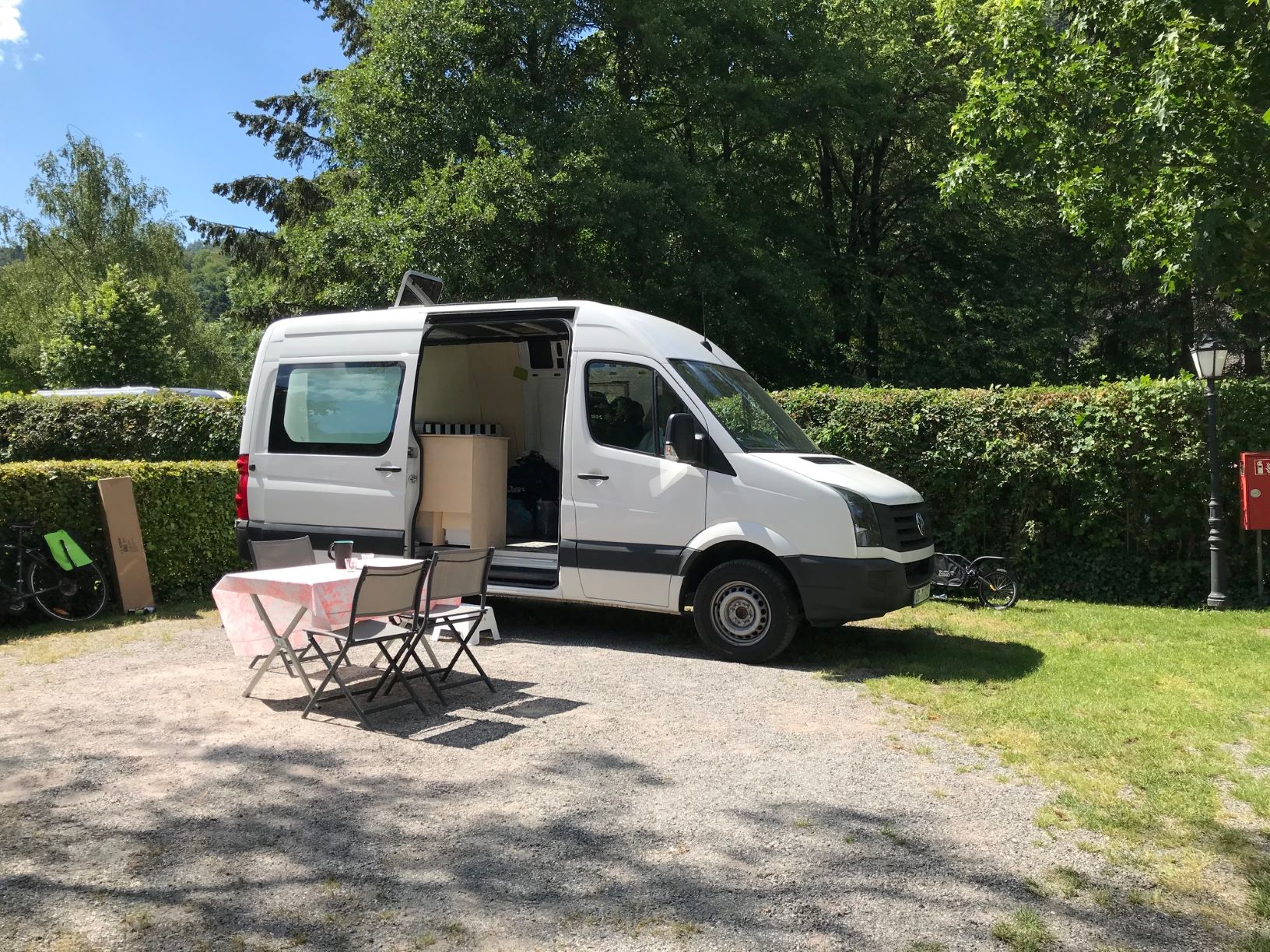

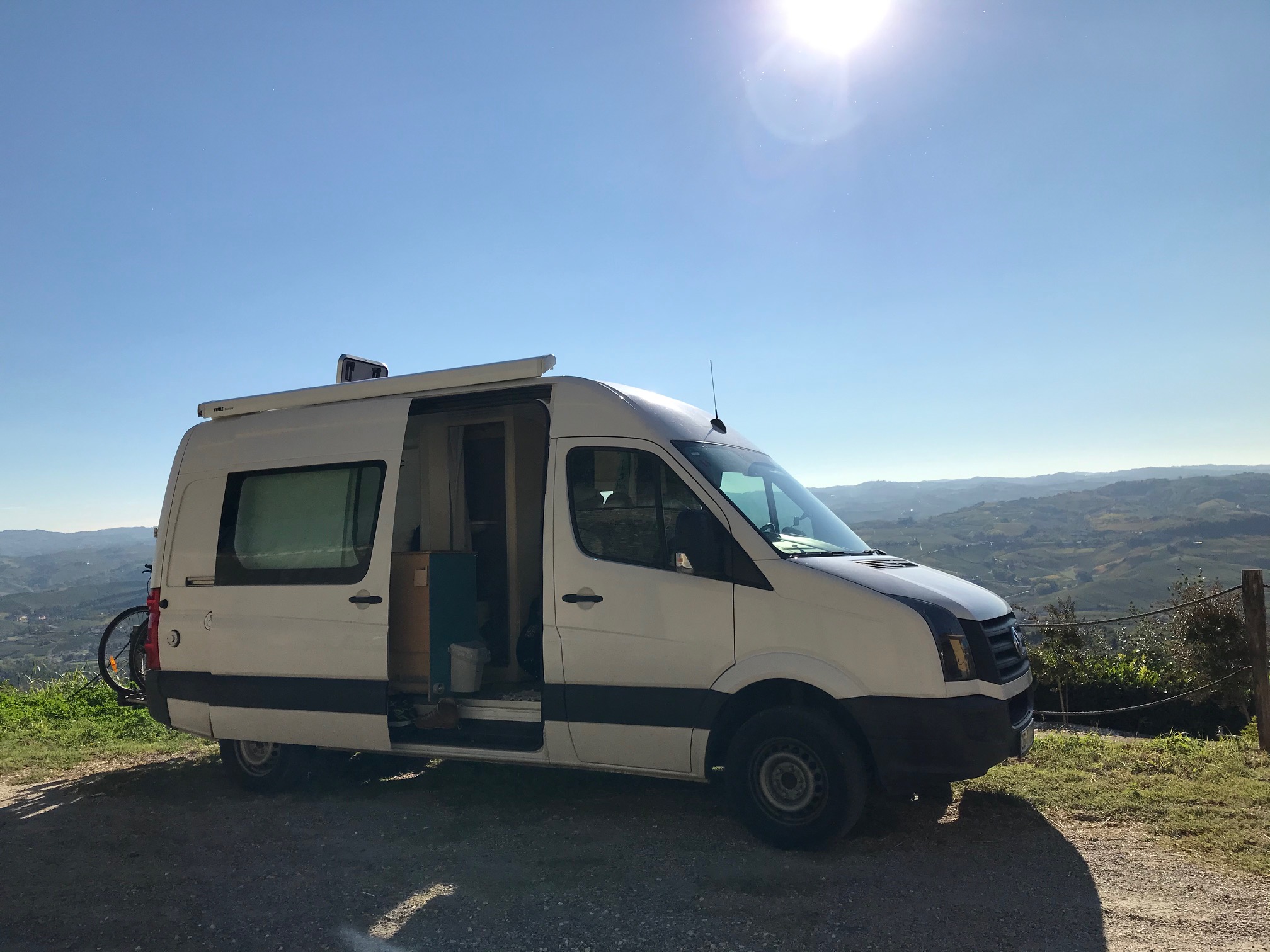

  • VW Crafter 2,0 Tdi, Euro 5, 136PS, BJ 2014, 99.500km

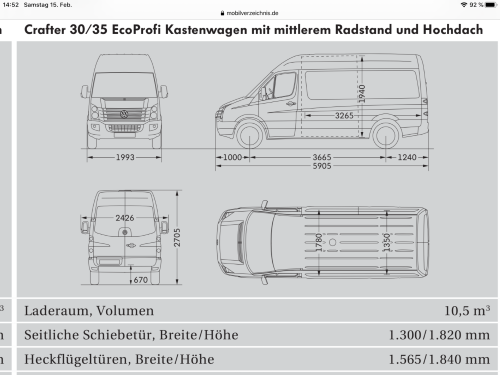

  • Länge 5,91m; Breite 1,99m; Höhe 2,71m (nach dem Umbau 2,89m)
  • 3 Sitzer
  • Sonderausstattungen:
    • Radio mit Blootooth
    • Klimaanlage
    • Anhängekupplung
    • Fenster in Heck und Schiebetür

Umbaumaßnahmen

Neben den o.g. Voraussetzungen wollten wir in jedem Fall folgende Ausstattung bzw. Einrichtung in das Wohnmobil einbauen:

  • Esstisch mit Sitzmöglichkeit für mind. vier Personen
  • Schlafplatz für mind. zwei Personen
  • Heizung und Warmwasser
  • Elektrische Versorgung (12V) über PV-Anlage und Batterie um weitestgehend autark zu sein. Ggf. 230V Wandler für kleine Geräte.
  • Externer elektrischer Anschluß (230V) um sich z.B. an einem Campingplatz an das Stromnetz anzuschließen
  • Küche mit Kochstelle, Kühlschrank, Abwaschmöglichkeit und Stauraum für Vorräte
  • Separate Nasszelle mit Dusche, Waschbecken und Toilette
  • Markise
  • Stauraum für Campingstühle und Tisch
  • Stauraum für Kleidung und sonstigen Utensilien

Den Umbau haben wir in zwei Kategorien unterteilt. Bei den TüV-relevanten Arbeiten (Gas, Elektrik, Sicherheit) bzw. die Tätigkeiten bei denen uns das Spezialwerkzeug oder -wissen fehlte (z.B. Löcher in Karosserie, Unterboden, etc.) wurden wir mit Rat und Tat von This email address is being protected from spambots. You need JavaScript enabled to view it., einem der Köpfe der Firma Werkstatt-Syndikat aus Freiburg unterstützt. Das Unternehmen hat sich auf den individuellen Ausbau von Fahrzeugen zu Reise-/Wohnmobilen spezialisiert. Die Kollegen vom Werkstatt-Syndikat helfen extrem unkompliziert. Die Leistungen gehen von der Planung/Information über den Bezug von Geräten, Material, Werkzeug bis hin zum Komplettausbau. Die weniger sensiblen Bereiche des Umbaus (Innenverkleidung, Möbelbau, Verkabelung, Polsterarbeiten, Beleuchtung, Bad/Dusche) haben wir selbst ausgeführt.

Kosten
Bauteile  Heizung, Solar, Markise, Fenster, Herd-/Spülkombination, Armaturen, Kühlschrank, Sitz, etc.   ca. 7.000€
Rohmaterial  Holzplatten (OSB, Multiplex, Sperrholz), Bodenbeläge, Isoliermaterial, Kabel, Schrauben, etc.    ca. 2.100€
Arbeitszeit  Externe Arbeiten für Einbau von Solar, Elektrik, Gas, Wasser, Fenster, TüV   ca. 2.500€
Eigene Arbeitszeit  Möbelbau, Schaltschrank, Verkabelung, Wand- und Bodenbeläge, Nasszelle, Beleuchtung, etc.   ca.  160h

Von den Anforderungen fehlt aktuell nur noch der Einbau des herausnehmbaren vierten Sitzes. Der Platz hierfür ist freigehalten, ein passender Sitz eines VW-T5 steht bereits im Keller. Für den Einbau des Sitzes muss zuvor eine Aufnahme und Verstärkung am Unterboden angeschweißt werden, die zudem vom TüV abgenommen werden muss. Diese Arbeit haben wir jetzt aber erst mal auf Anfang 2021 verschoben.

Kontaktaufnahme

Formular ausfüllen und abschicken. Ich melde mich!

Arbeiten

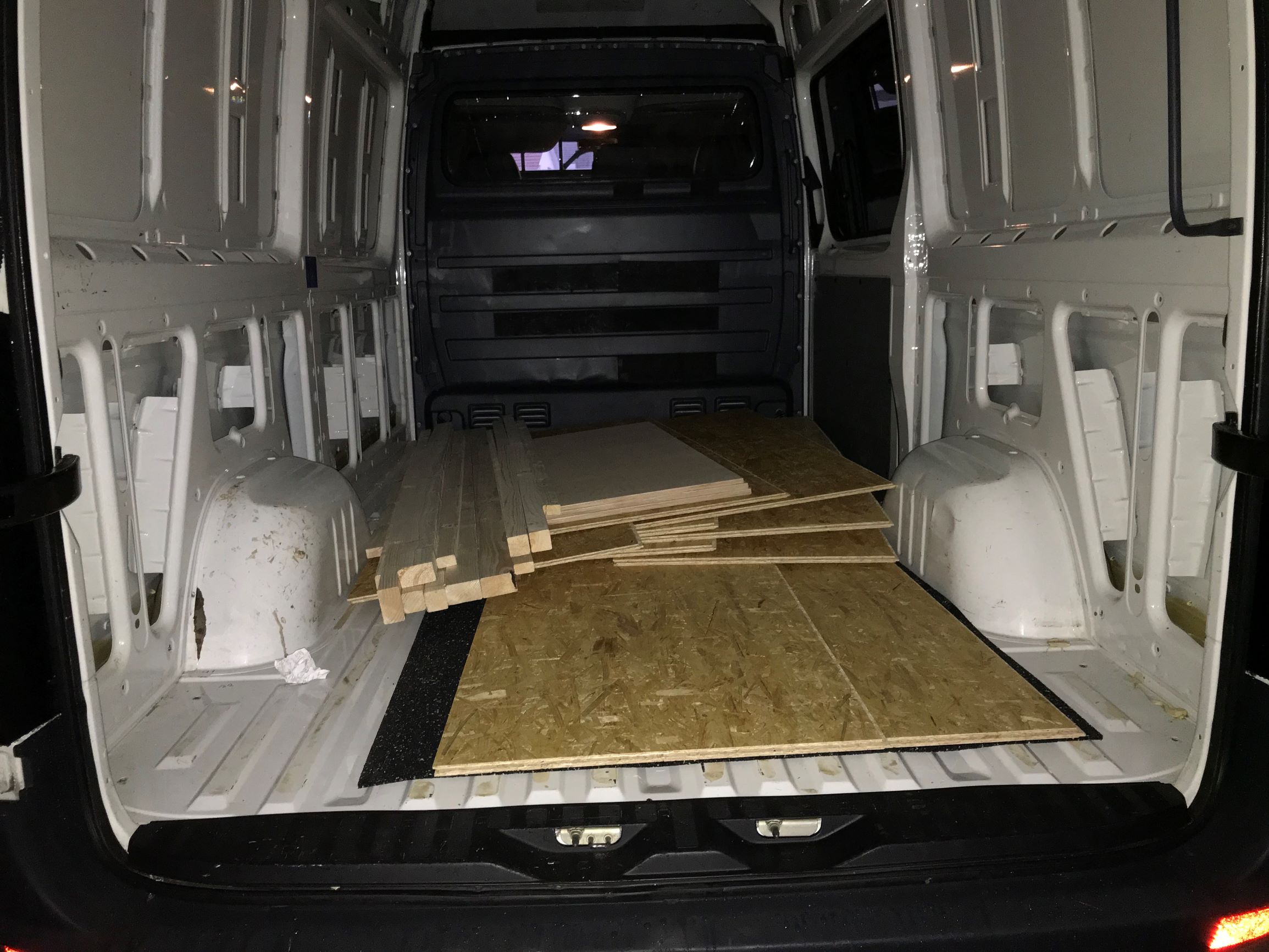

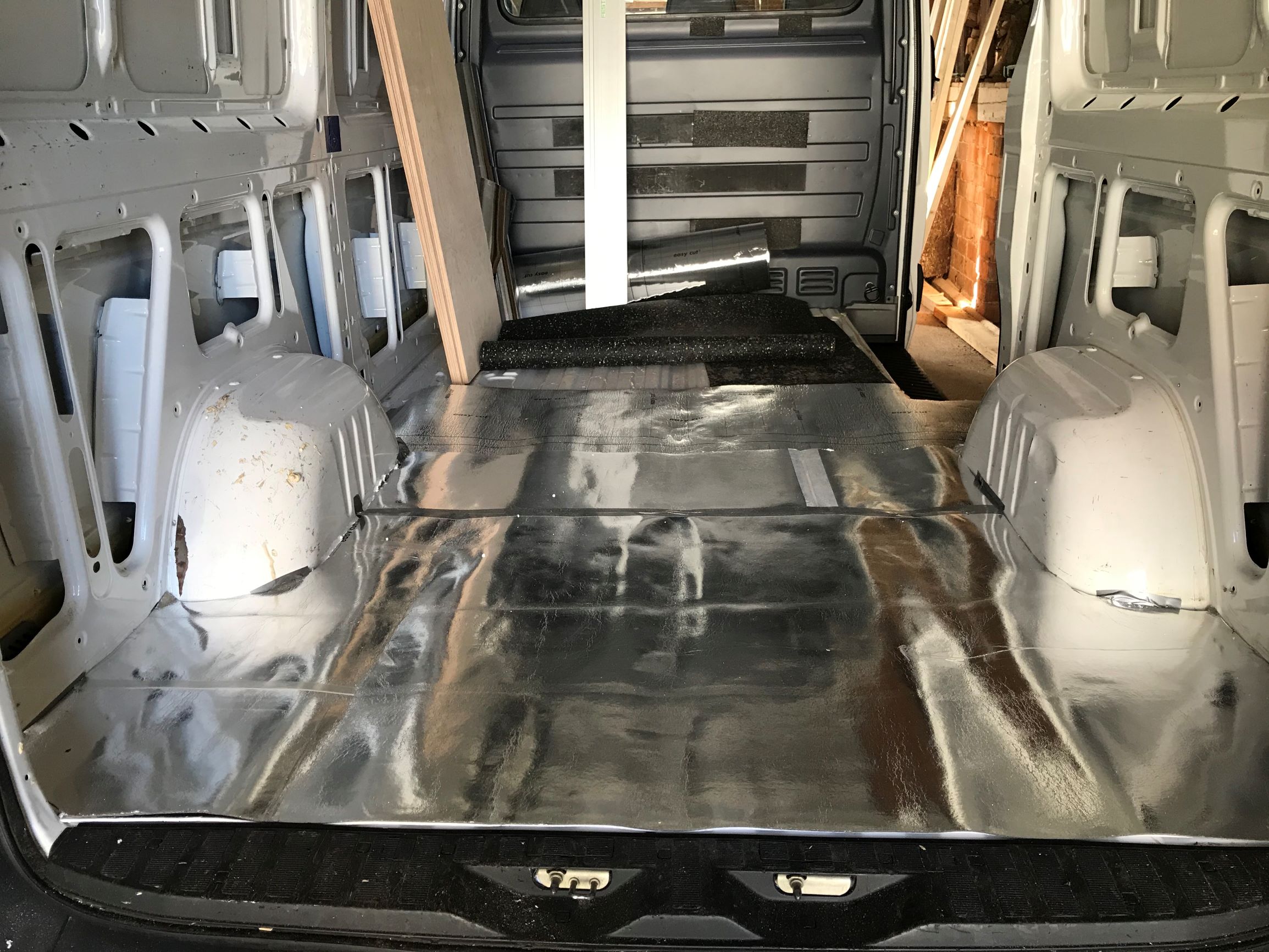

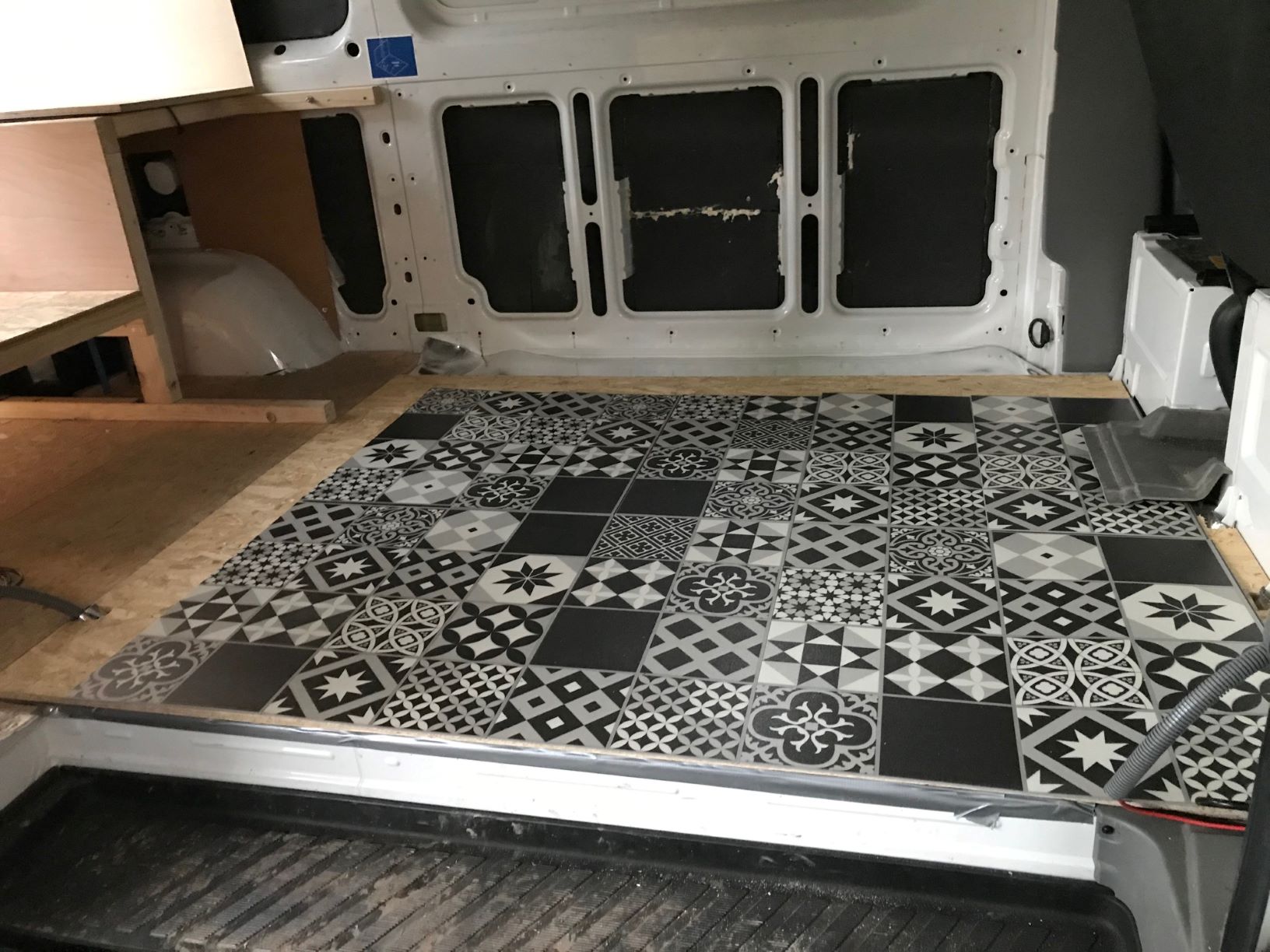

  • Fußboden: Isolierung Alu/Styropor 5mm, OSB 12mm, Laminat 5mm (Selbstbau)

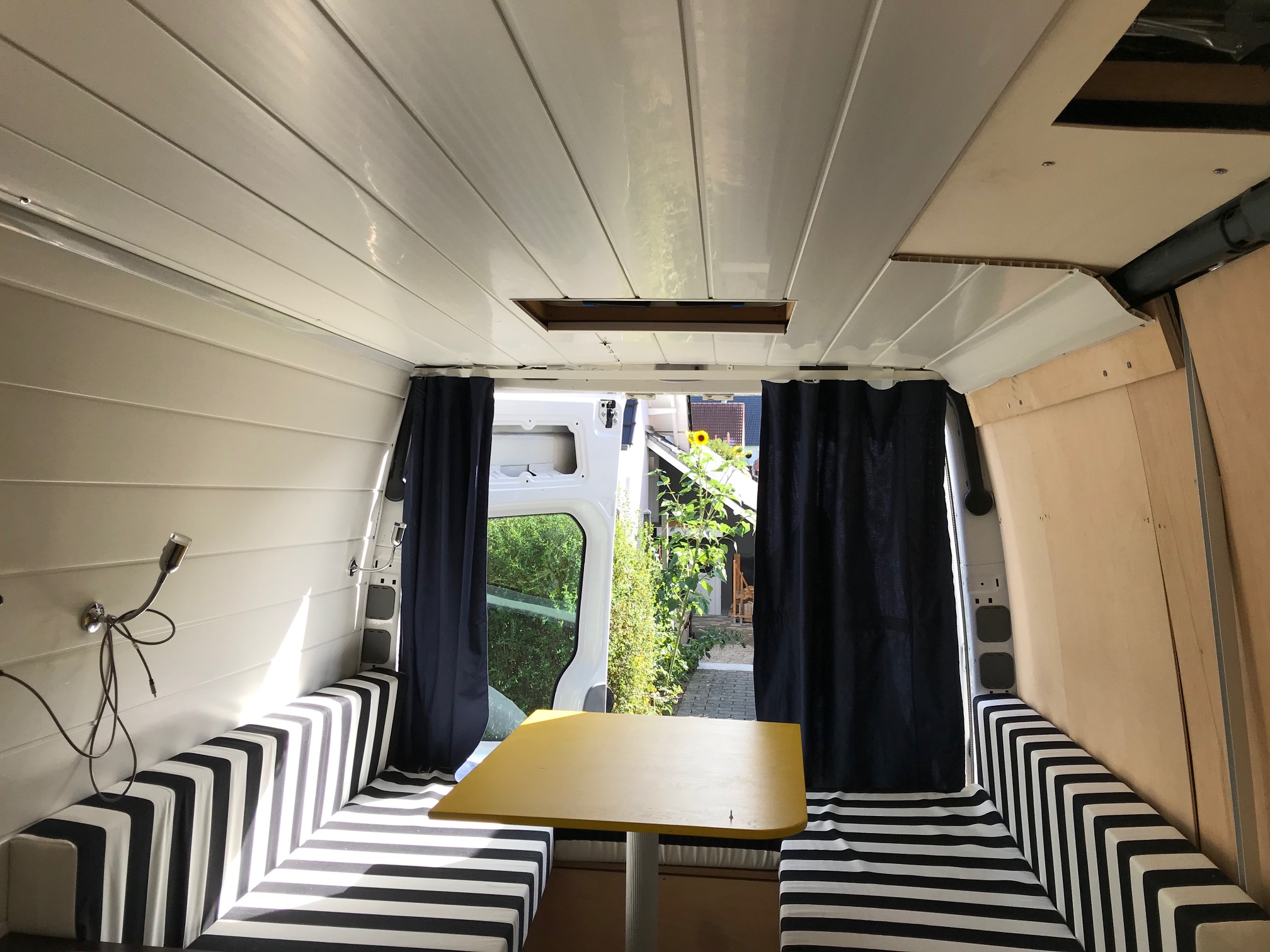

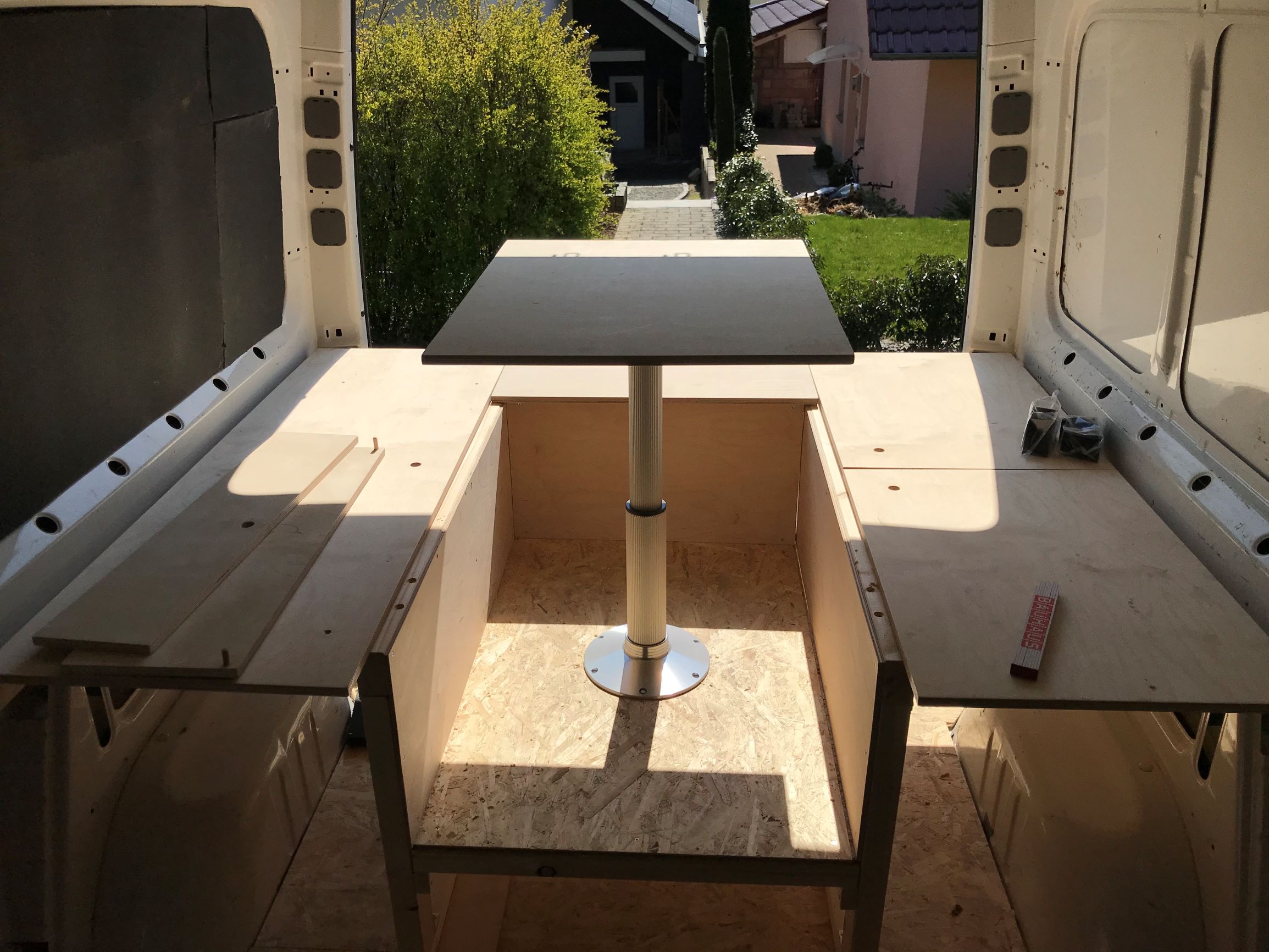

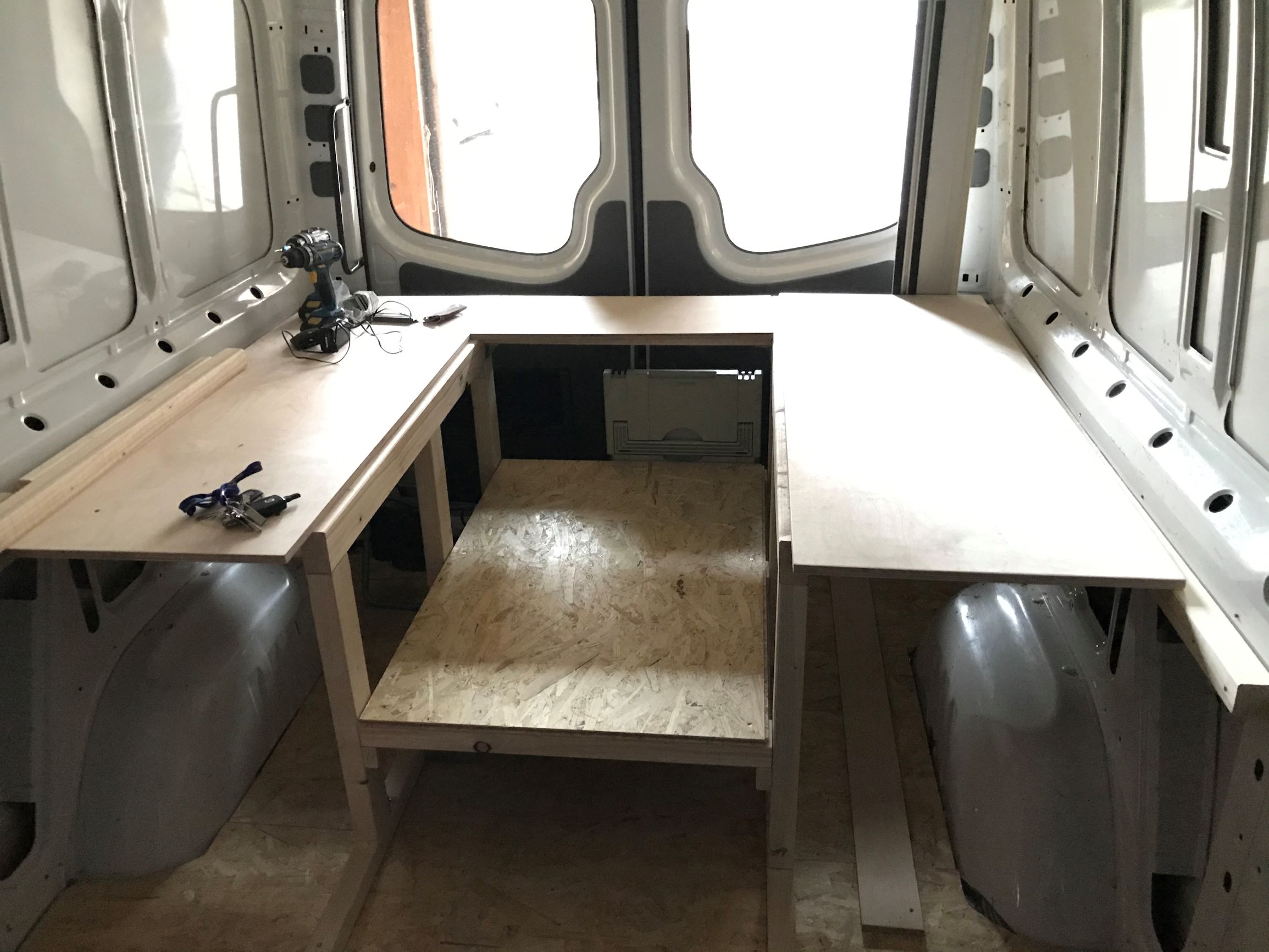

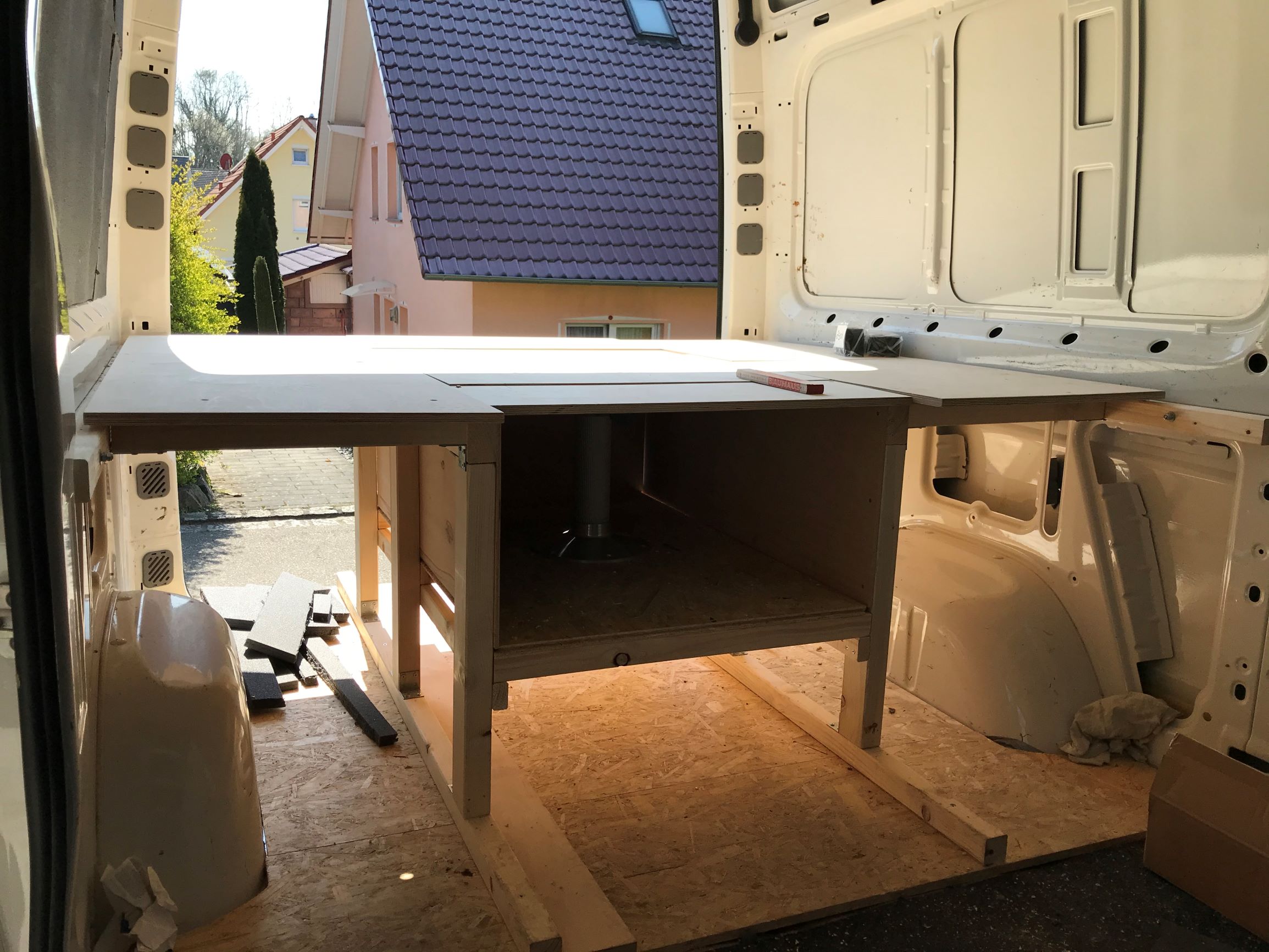

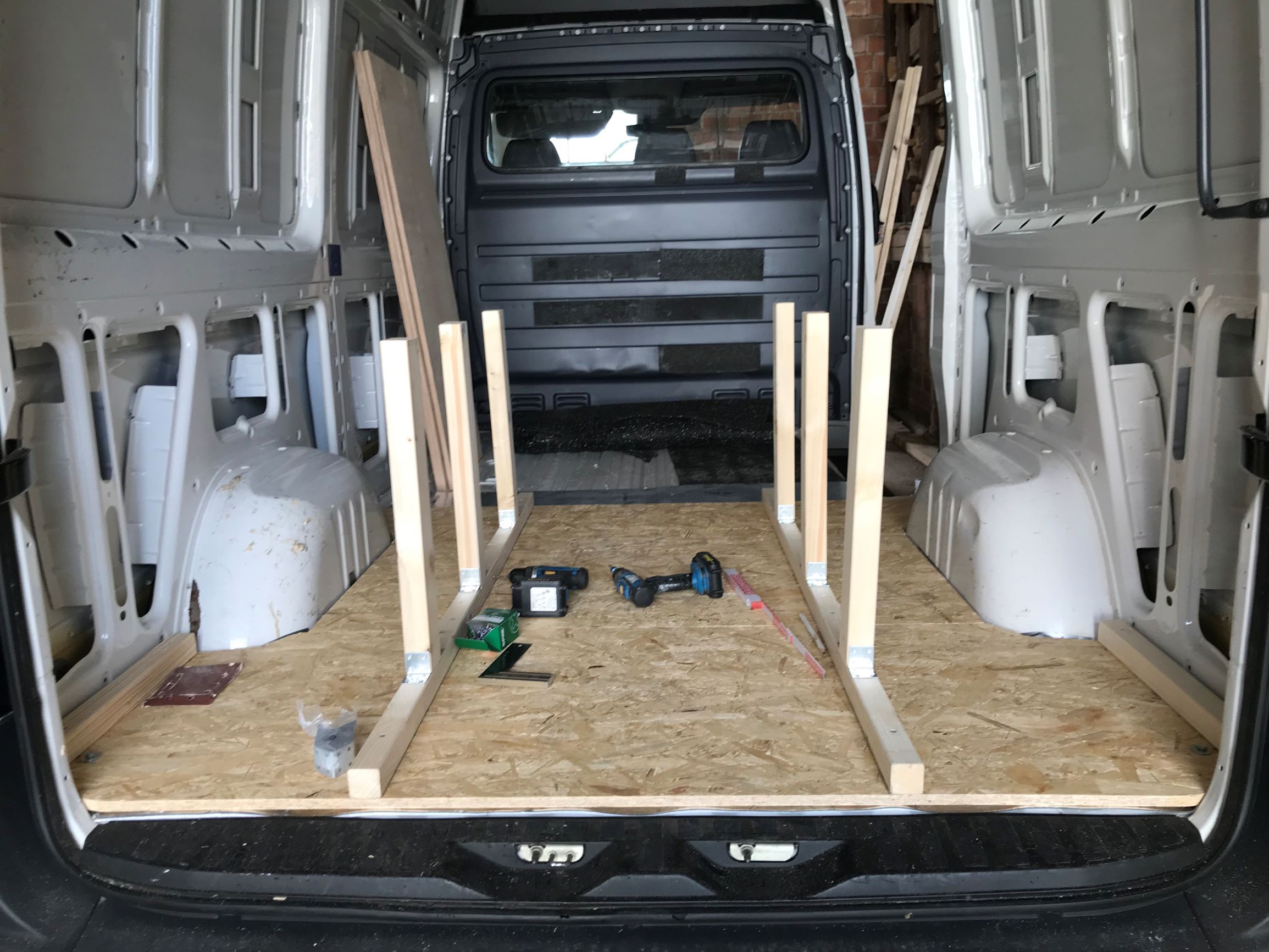

  • Kombinierte Sitz-/Schlaf-/Staufläche hinten (Selbstbau) mit Platz für
    • Esstisch und Sitzfläche für 4-5 Personen

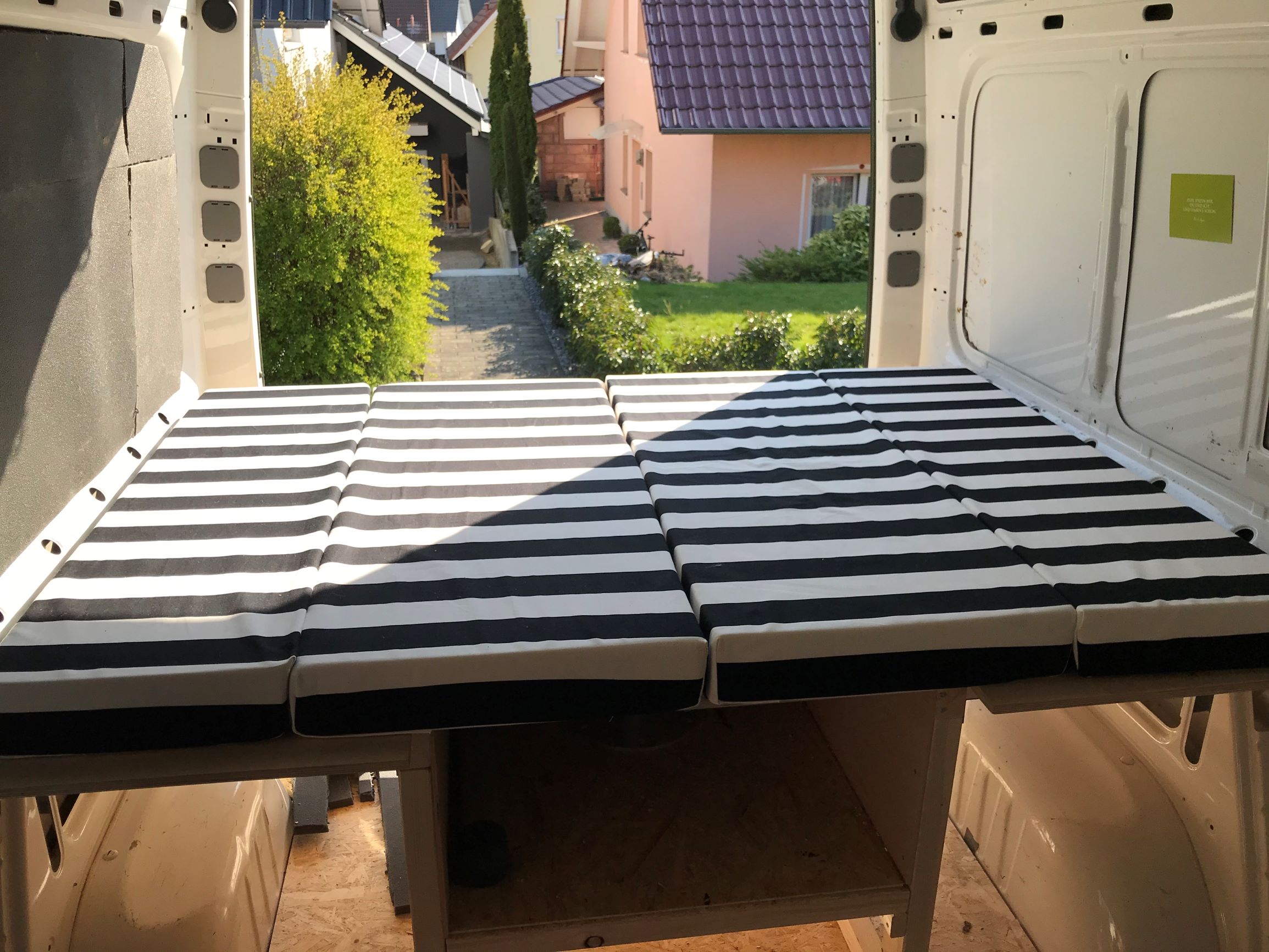

    • Schlafplatz für zwei Personen (175 x 140cm)
    • Technik (Heizung, Wassertank, Gasflasche, Batterie und Elektro-Schaltschrank)
    • Stauraum unter der Sitzfläche für verschiedenes (z.B. Bettwäsche, Schuhe, etc)
    • Stauraum unter dem Esstisch für Campingmöbel und weitere Gegenstände bis 1,40m

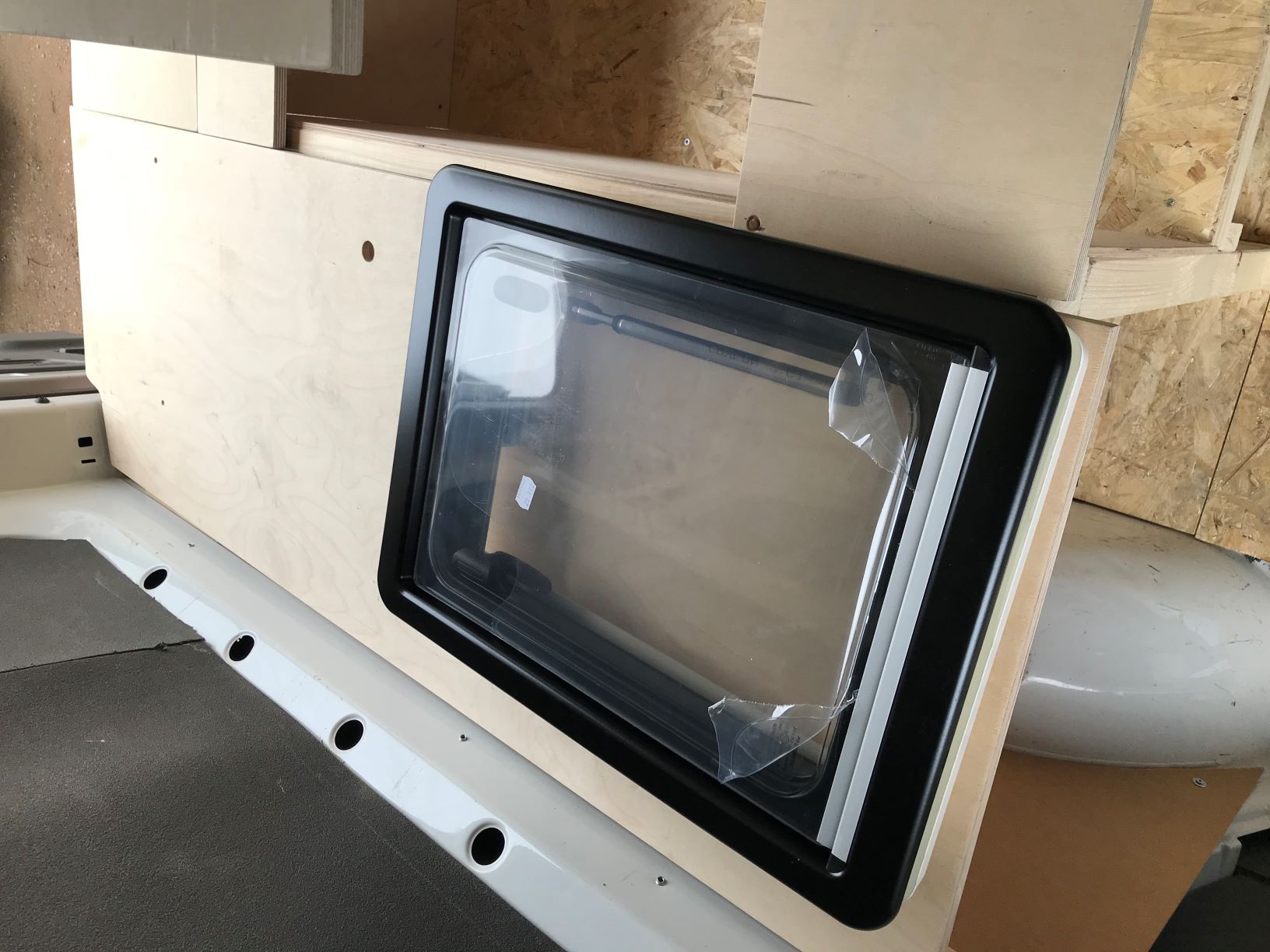

  • Dach- und Seitenfenster:  von Werkstatt-Syndikat Freiburg

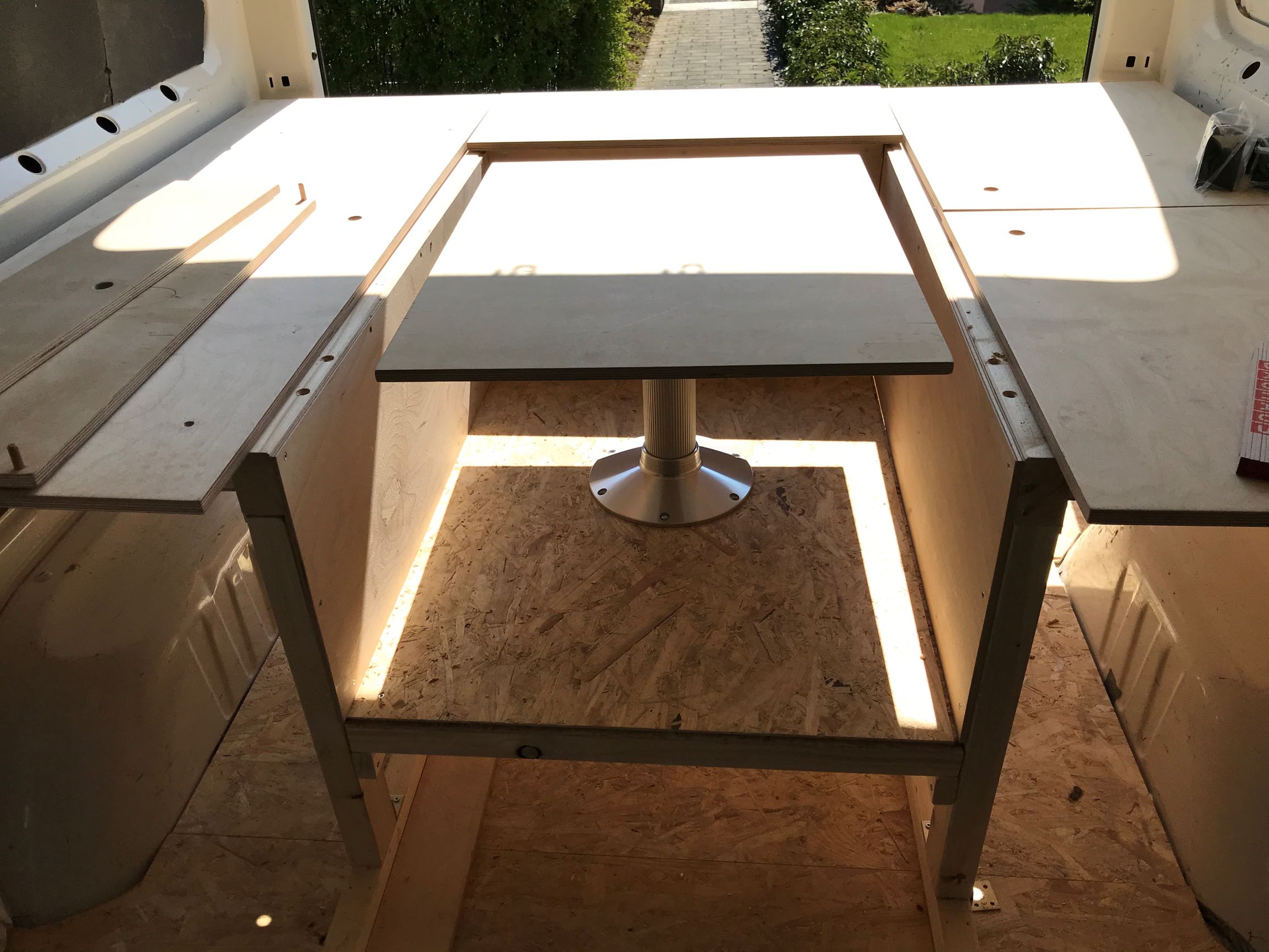

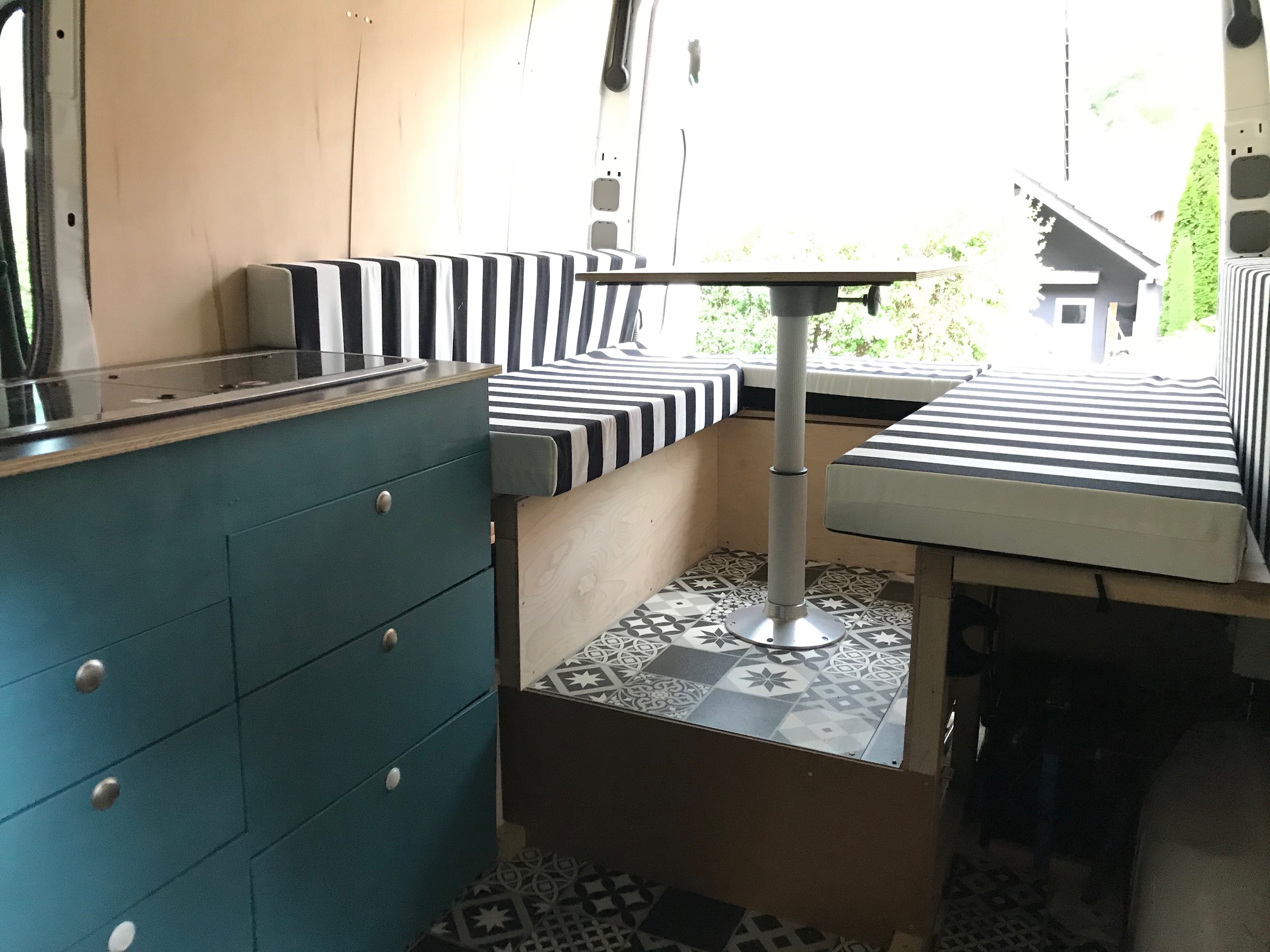

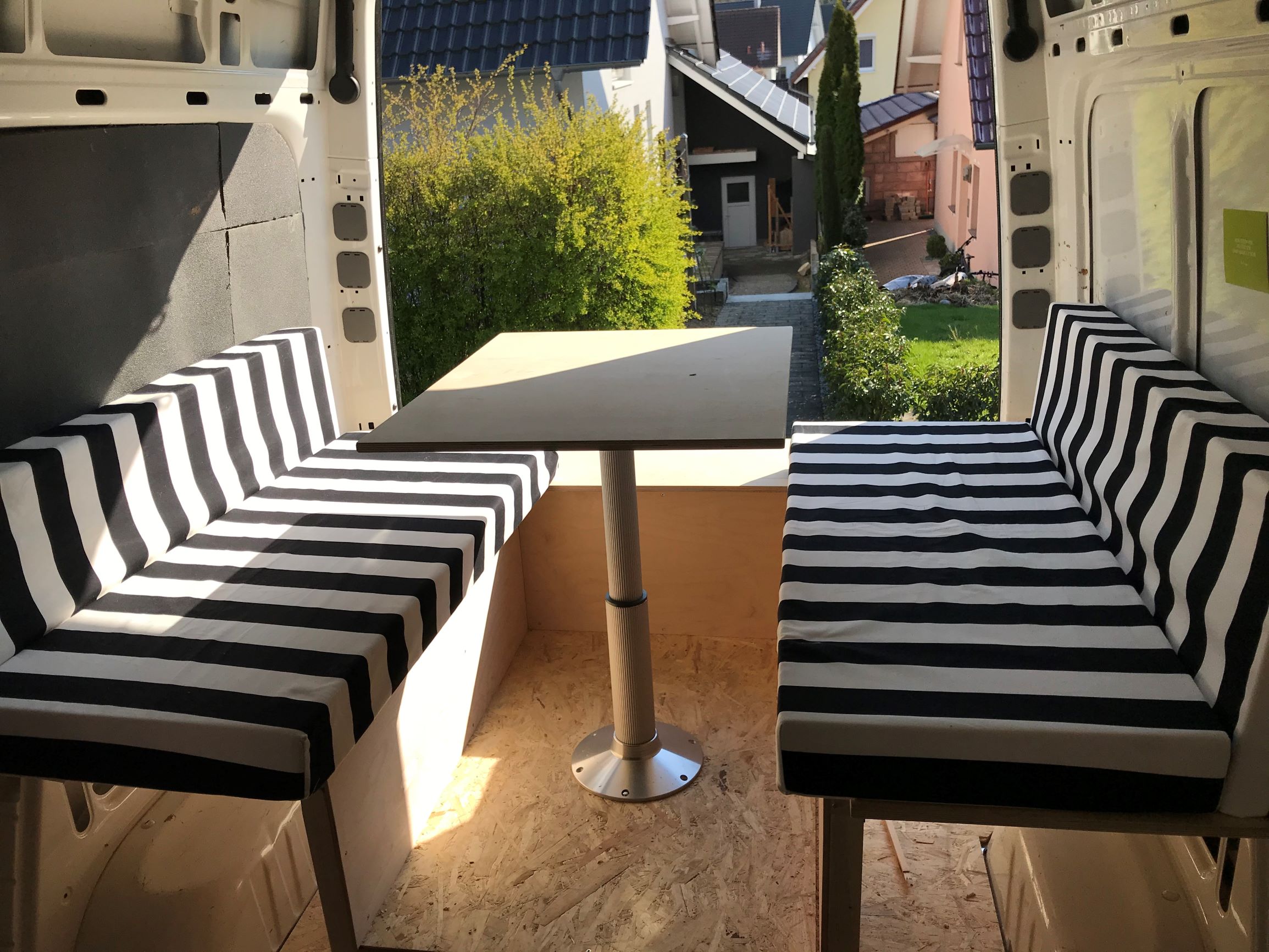

  • Tischfläche versenkbar, Tischfuß: Quick Release Marine von der Firma Pörtner Seats (Selbstbau)

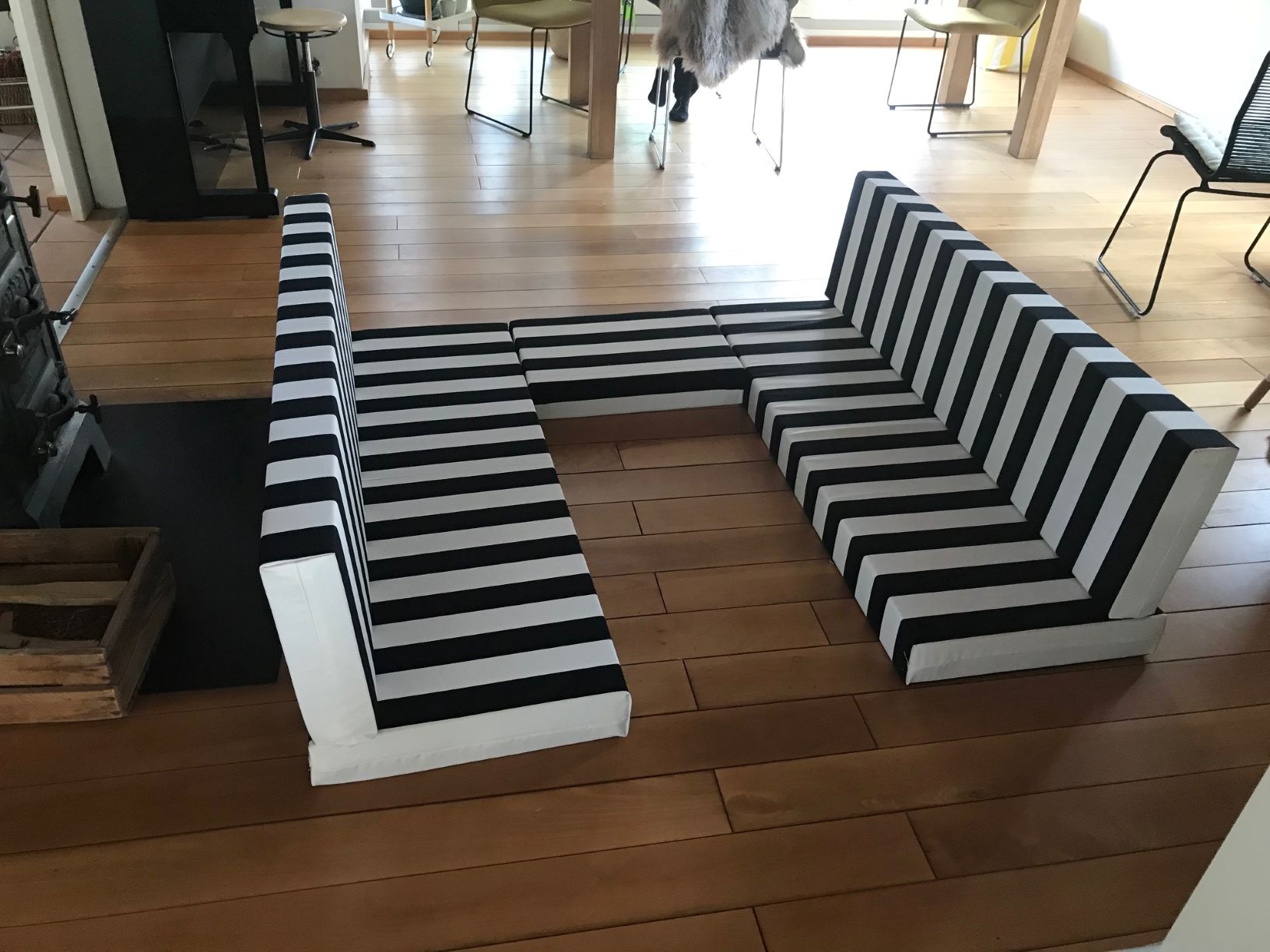

  • Polster und Bezug: Schaumstoff und Reißverschlüsse von Fa. "Leder Stephan" (H. Hund) in Offenburg; Stoffbezug: Ikea, (Selbstbau)
  • Hülle für Bettbezüge, Leintücher, etc. Diese Hülle kann tagsüber als Rückenlehne / Kissen verwendet werden (Selbstbau)

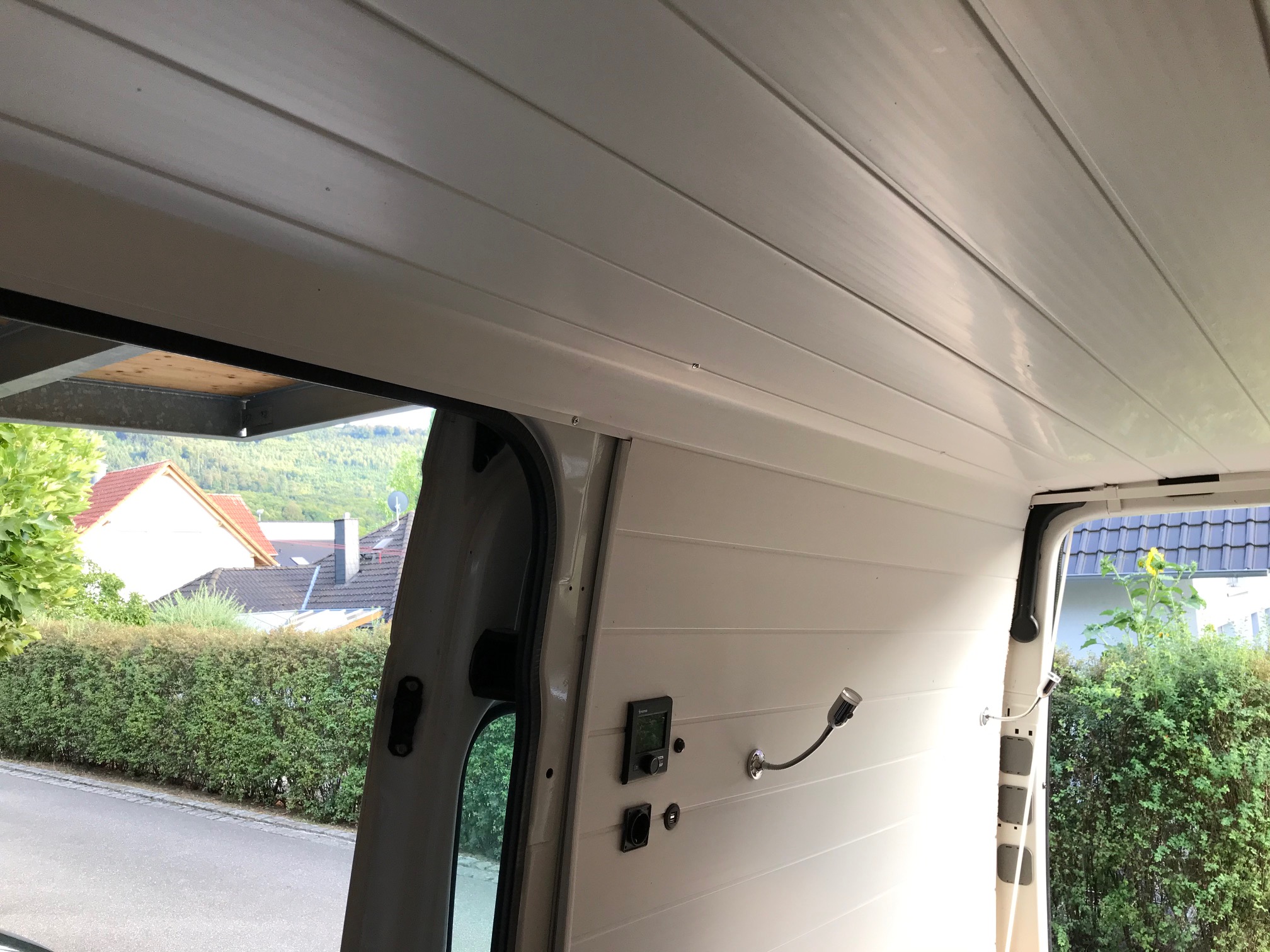

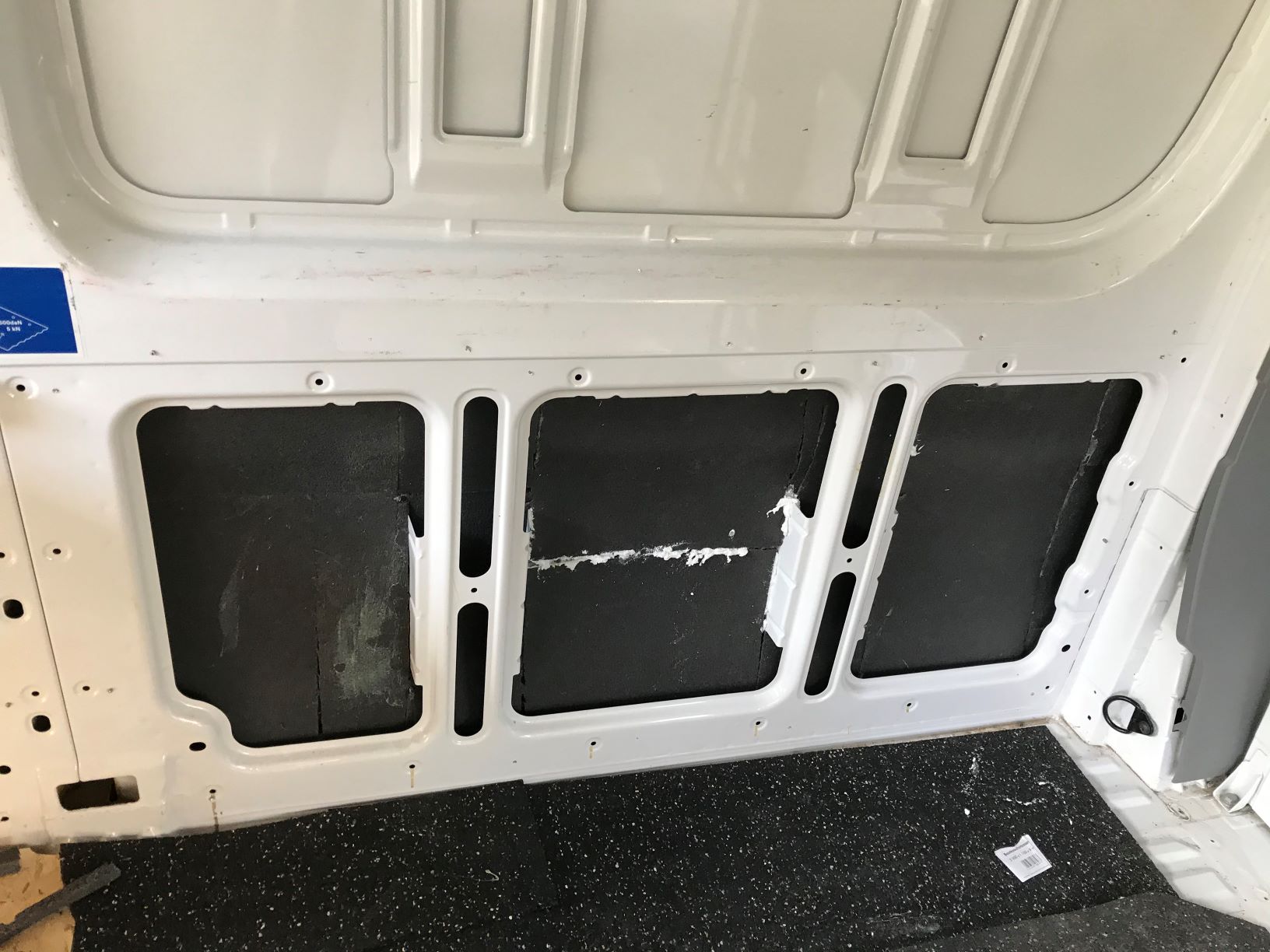

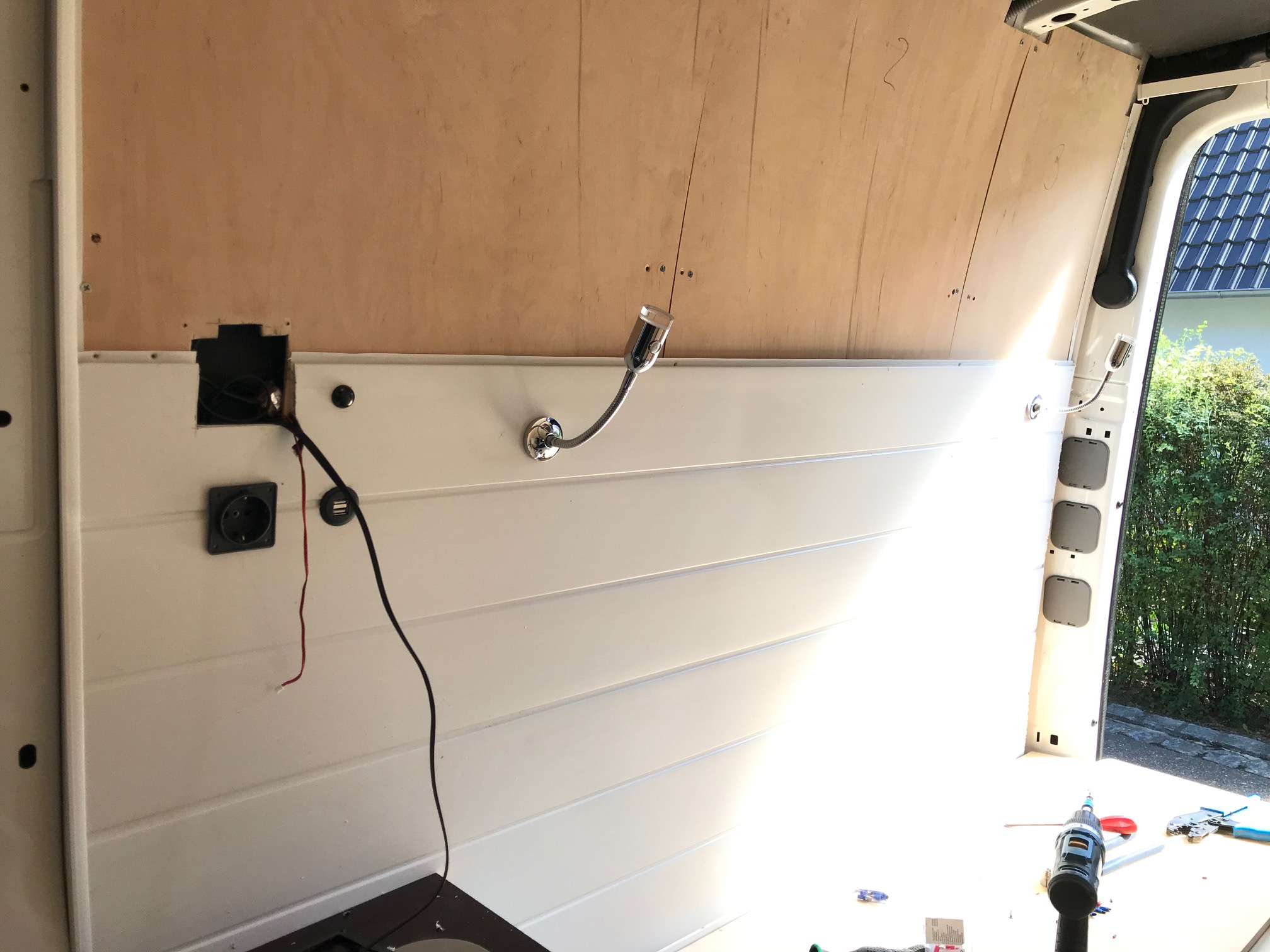

  • Innenbeplankung: 20mm Isolierplatten incl. Kleber (von Werkstatt-Syndikat Freiburg), Sperrholz-Unterkonstrukturion für Grosfillex Fassadenplatten/Innenverkleidung (Selbstbau),

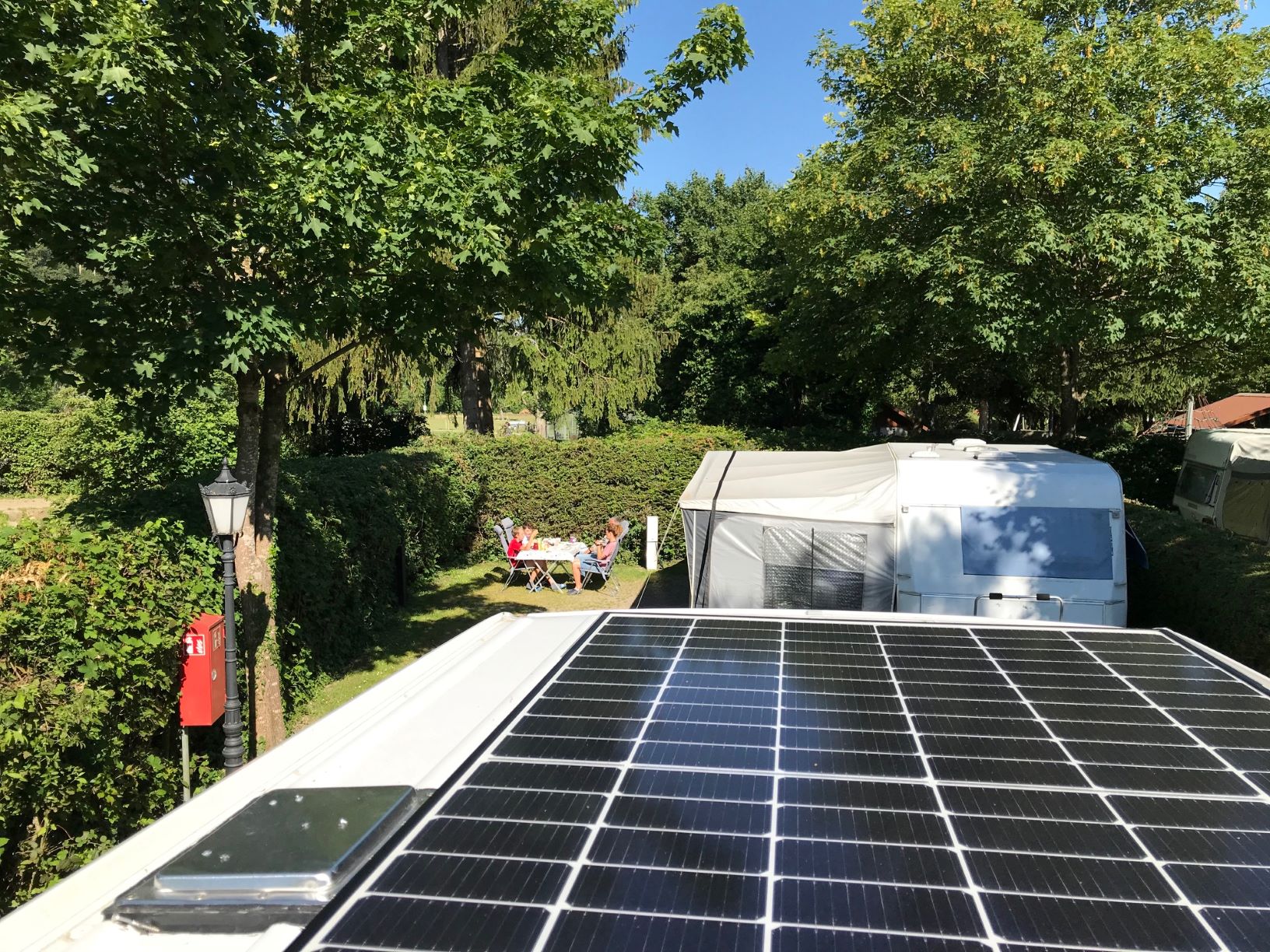

  • PV Anlage (320W), Boardbatterie (Einbau: Werkstatt-Syndikat Freiburg)
  • Elektro- und, Gasanschluß (Einbau: Werkstatt-Syndikat Freiburg)

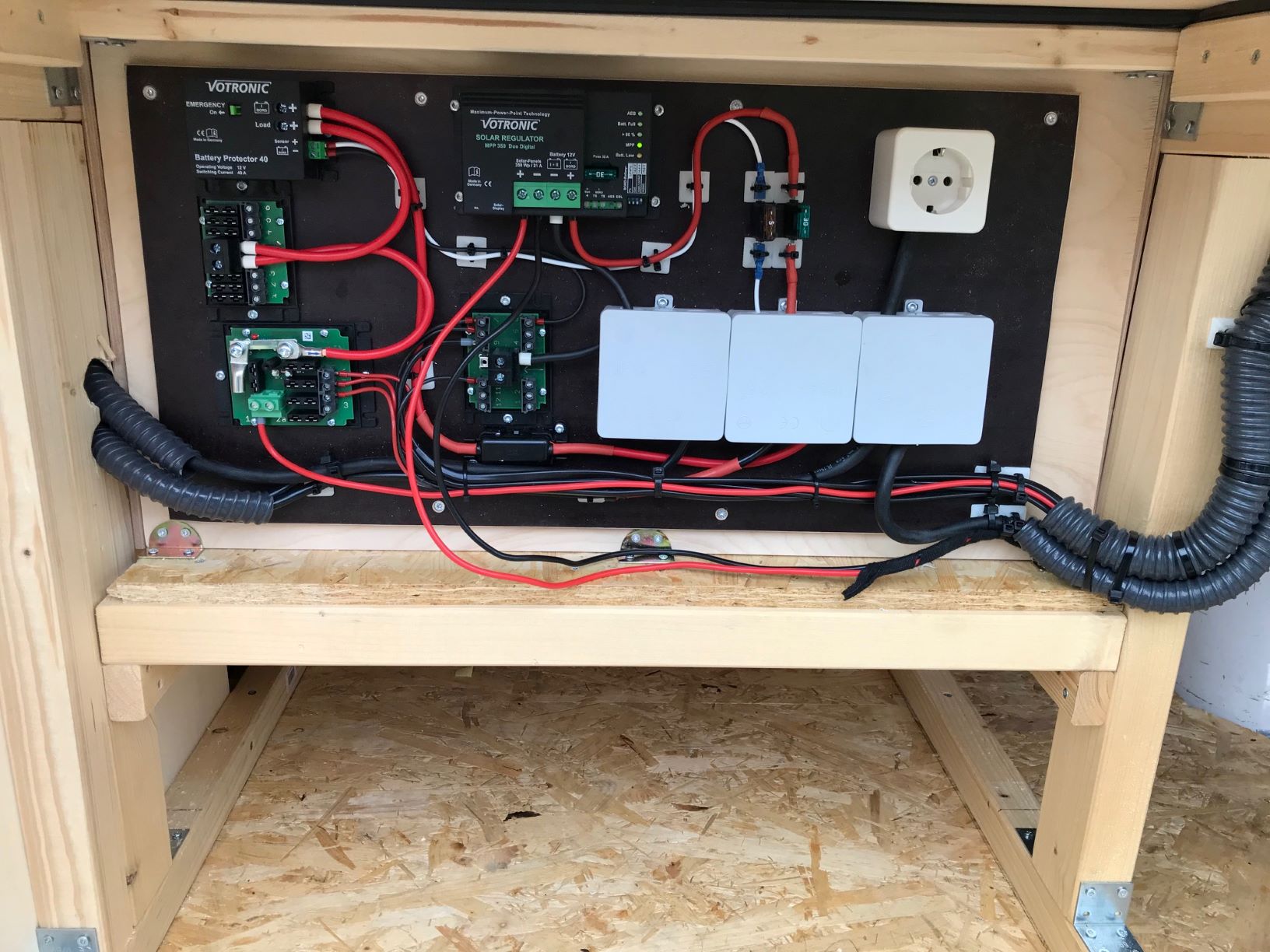

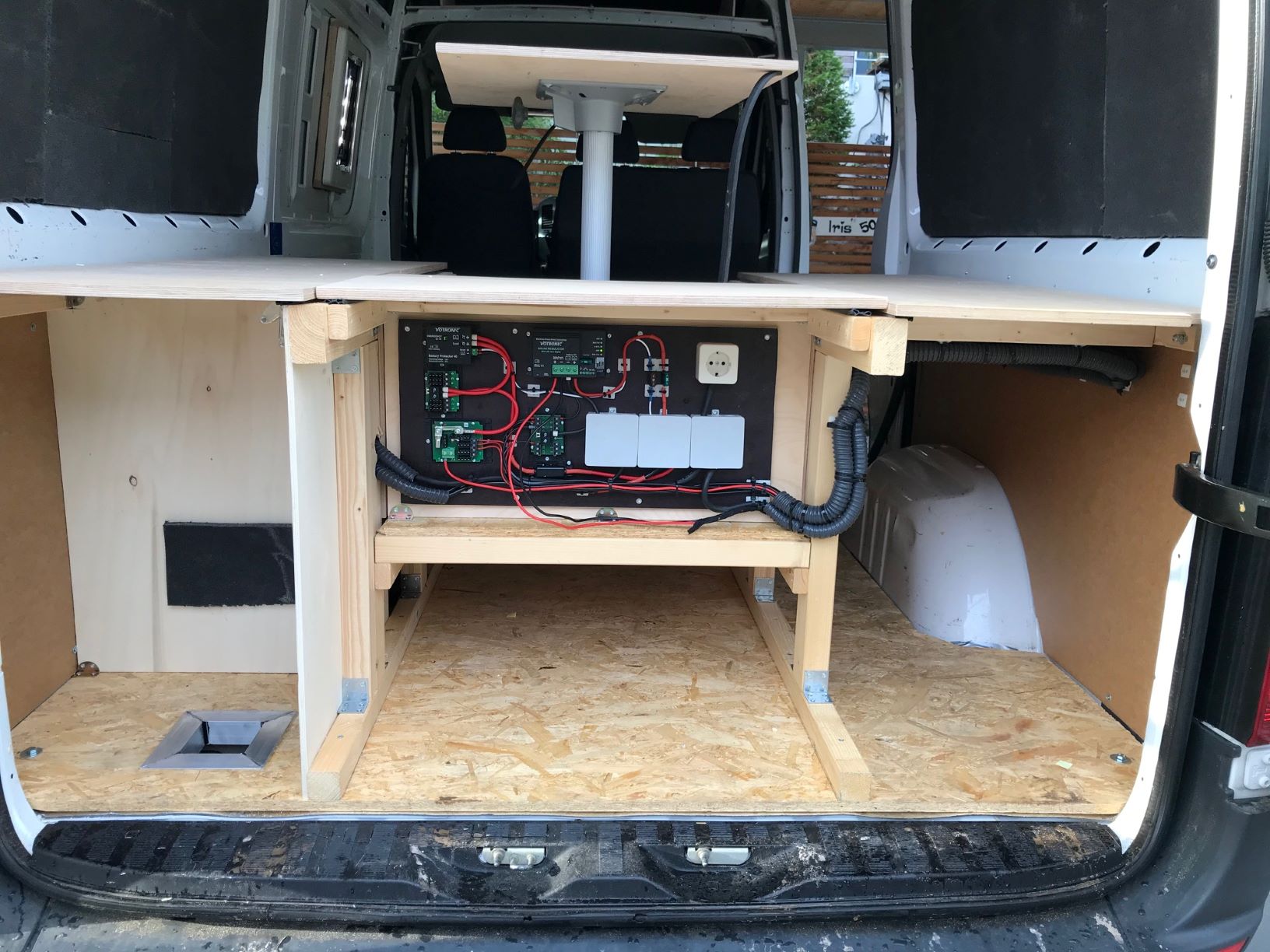

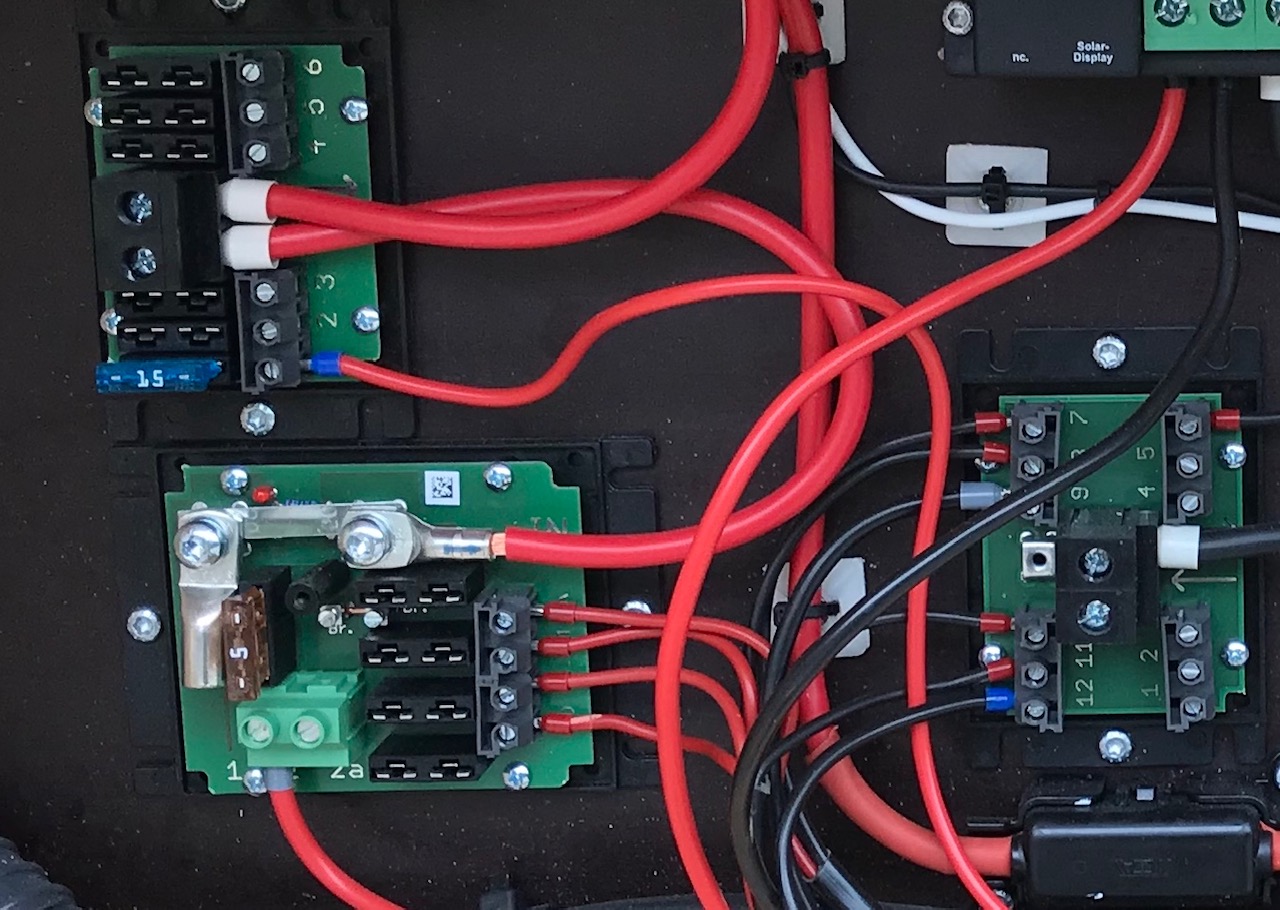

  • Schaltschrank und Box für Gasflasche: Selbstbau mit freundlicher Unterstützung von This email address is being protected from spambots. You need JavaScript enabled to view it.
  • Heizung, Warmwasser: Truma Combi 4 CP von Camping Wagner (Einbau: Werkstatt-Syndikat Freiburg)

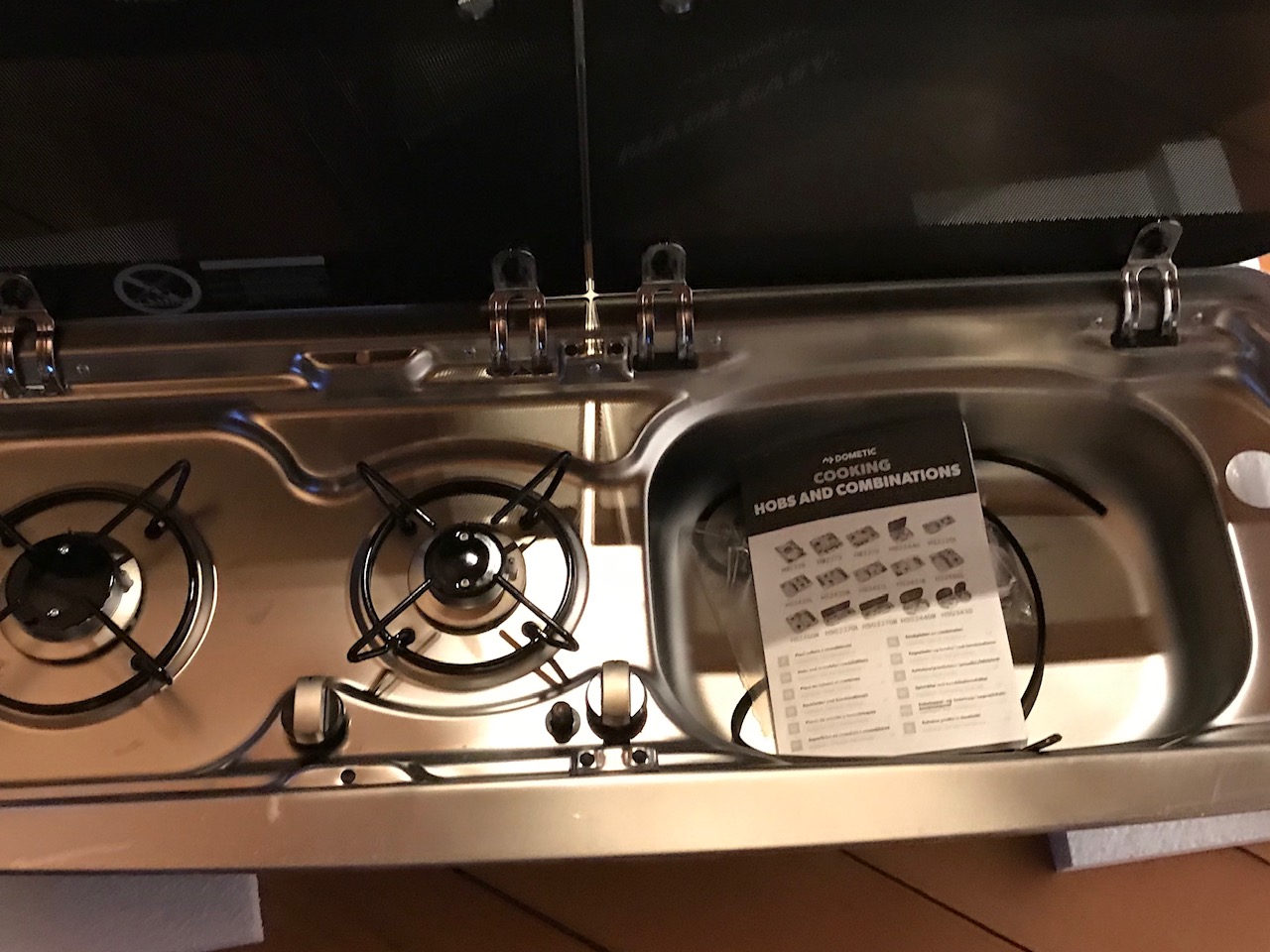

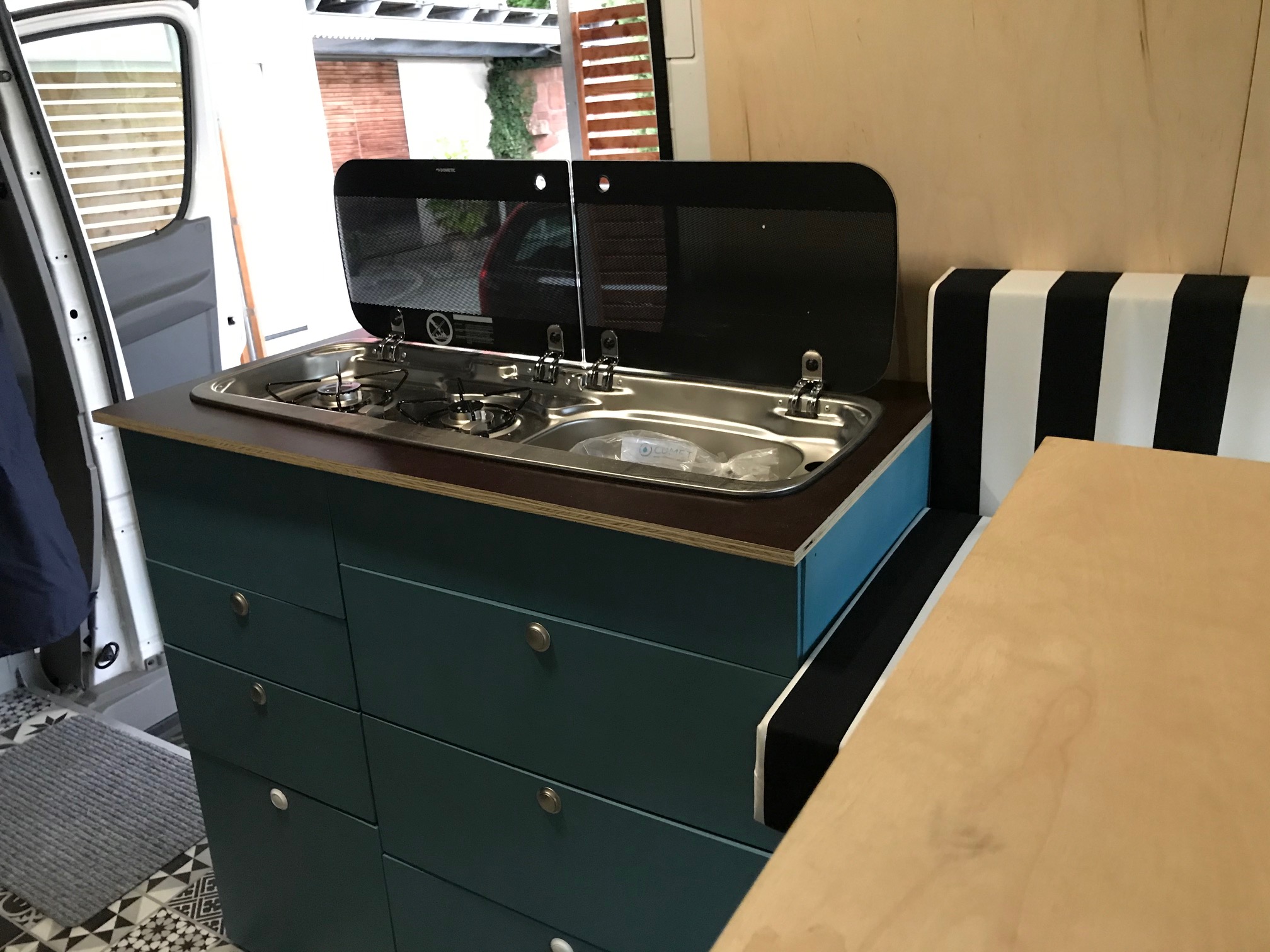

  • Kochfeld, Spül Kombination Dometic MO9722R Kocher-Spülenkombination von Camping Wagner (Selbstbau)

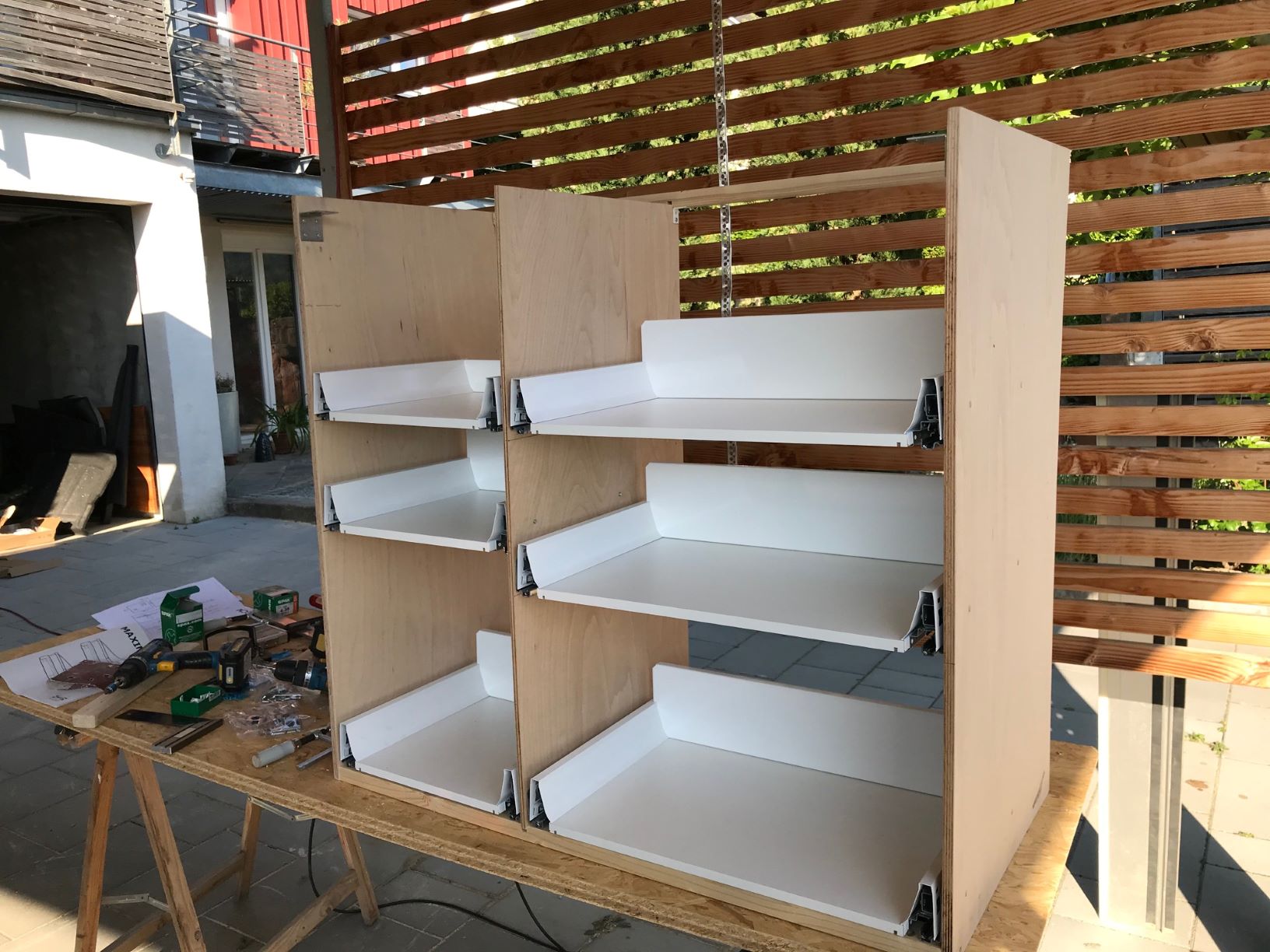

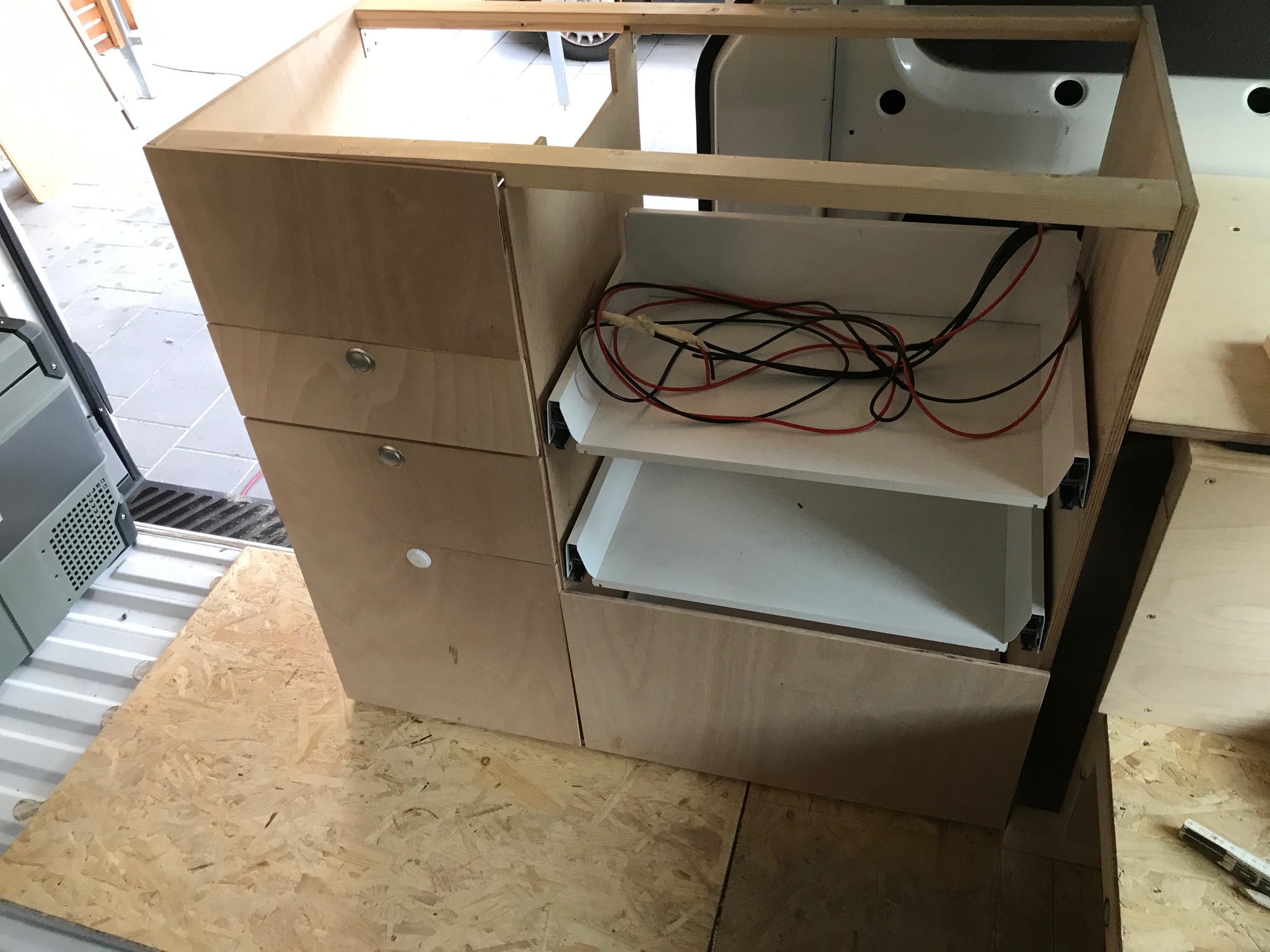

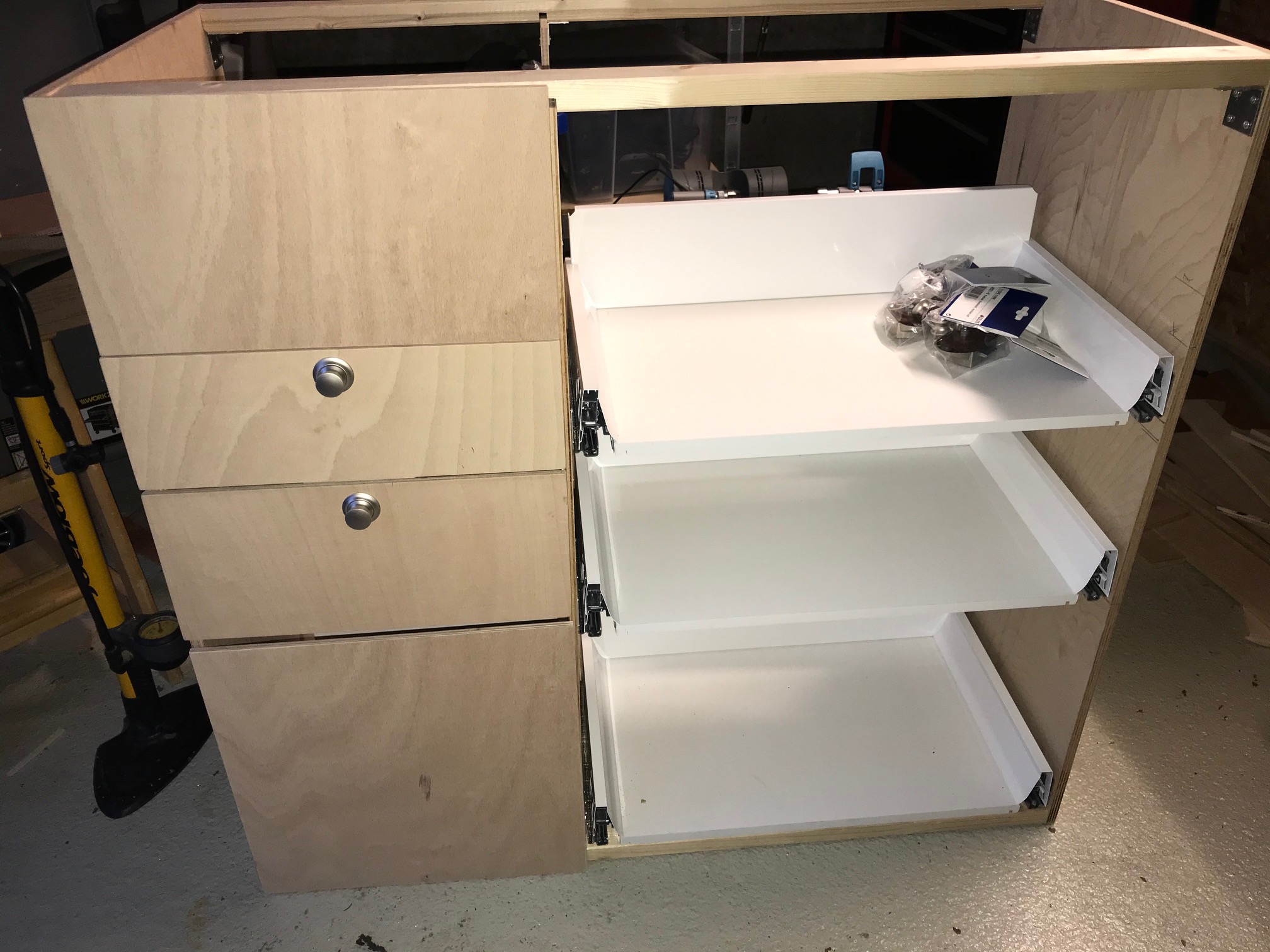

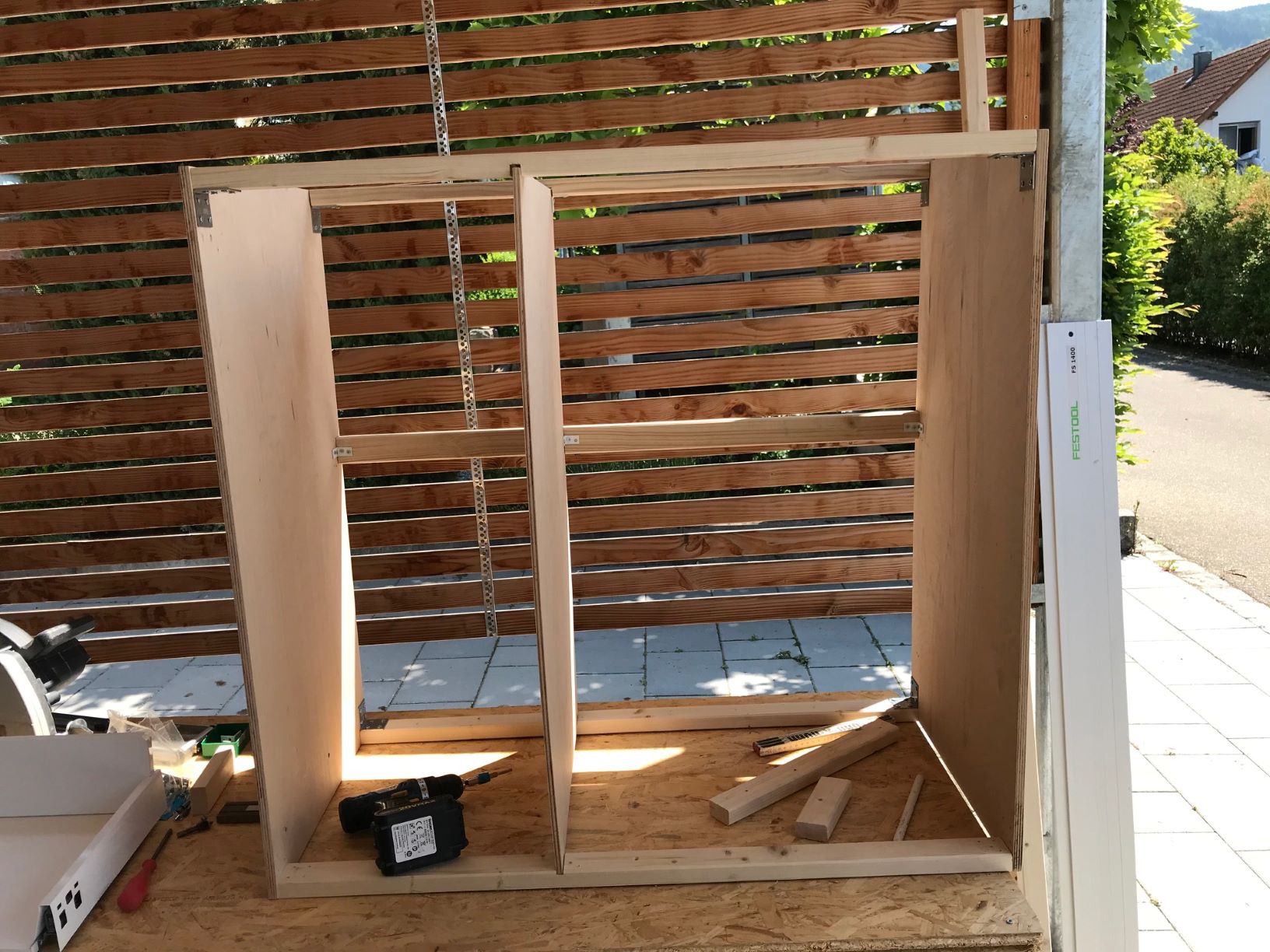

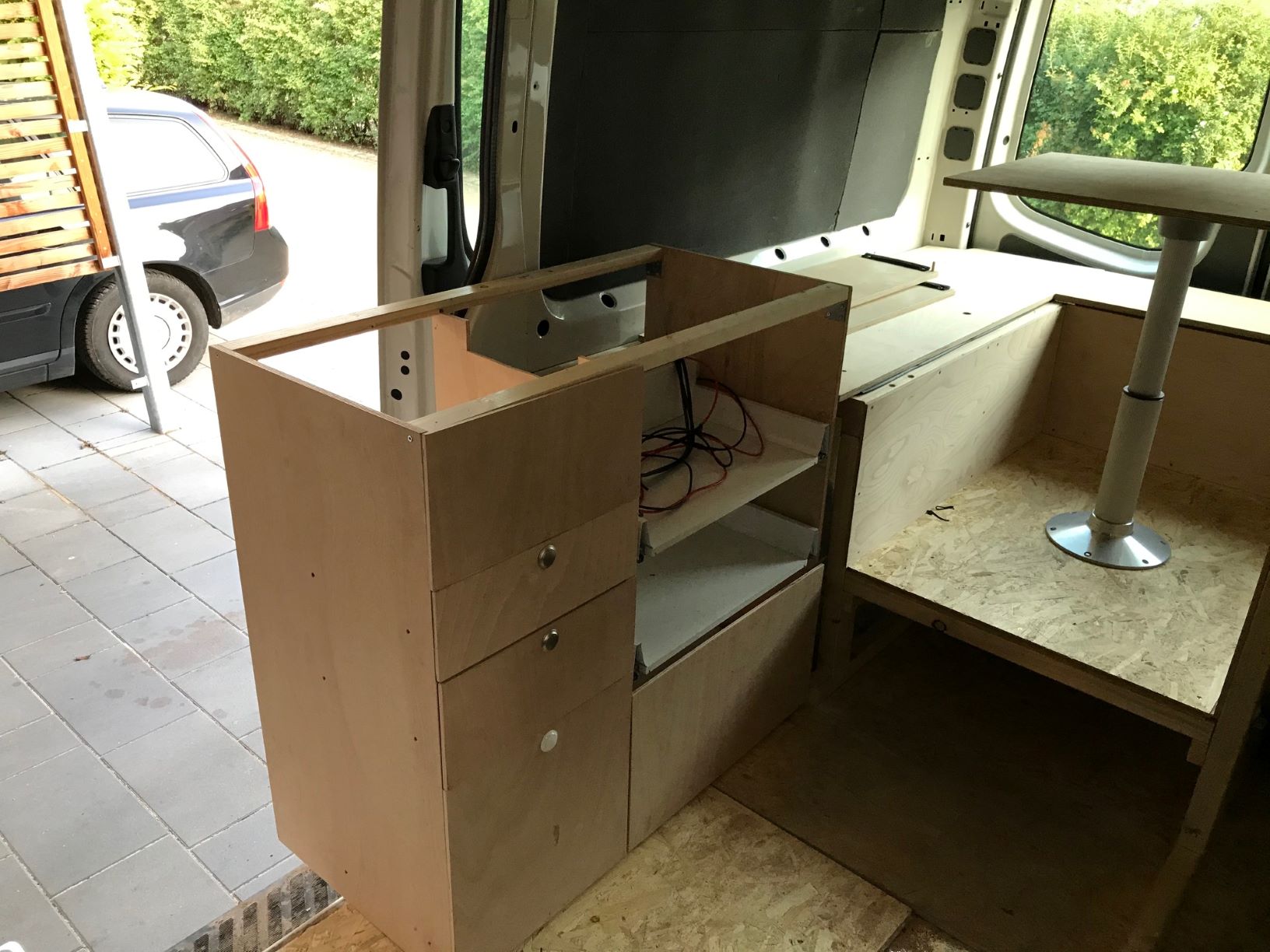

  • Küchenschrank, Stauraum für Vorräte, Arbeitsplatte (Selbstbau)

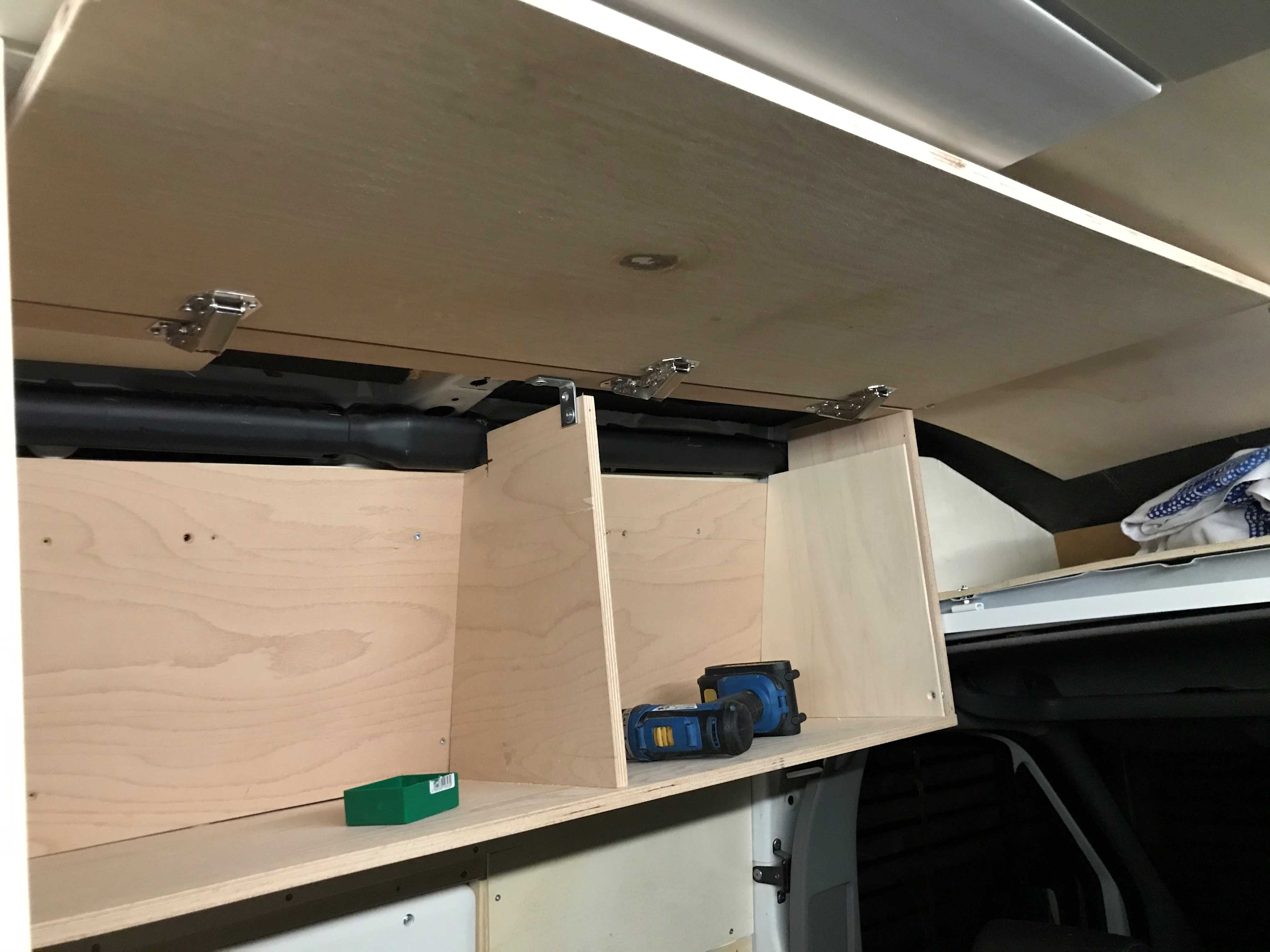

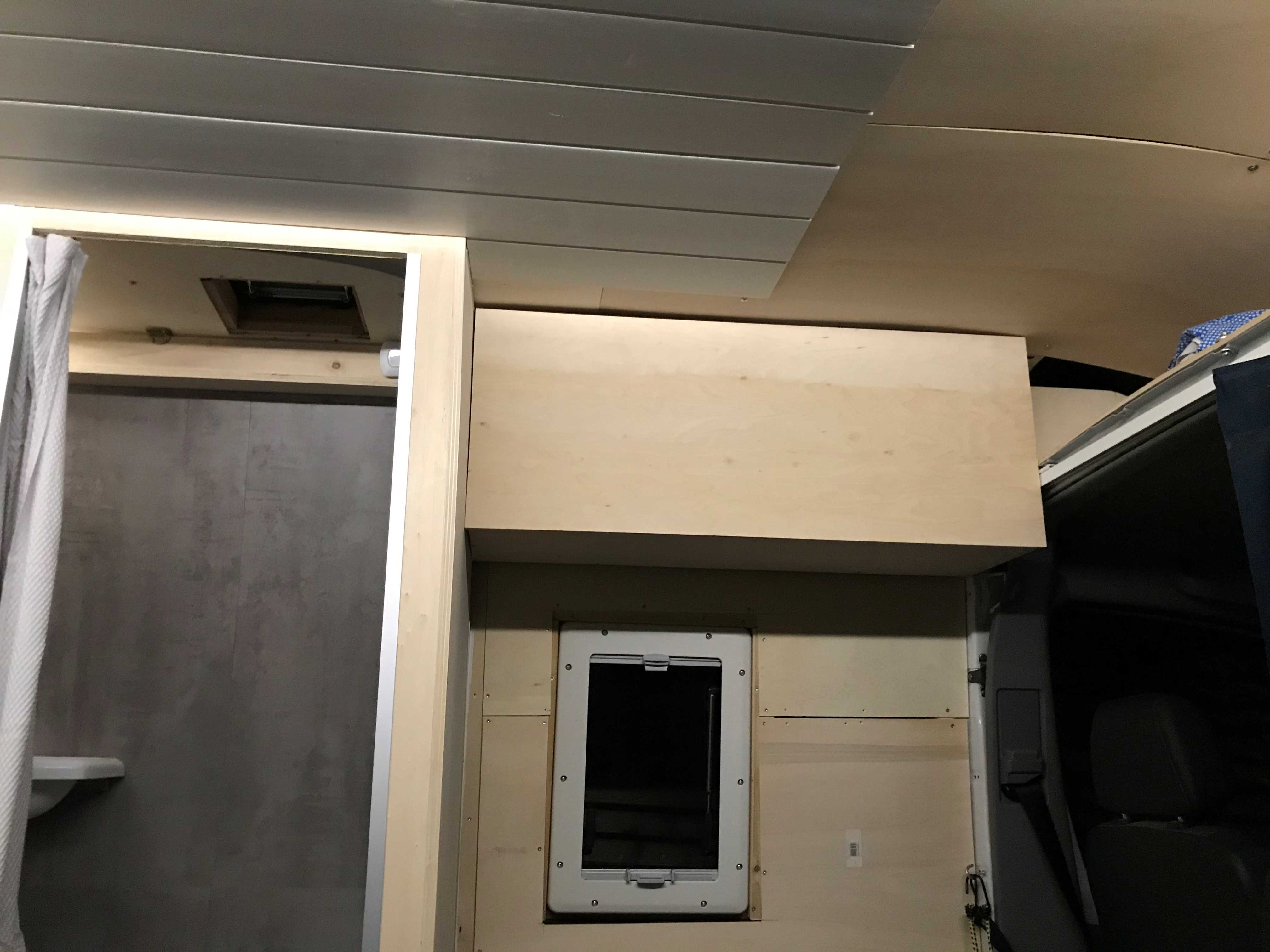

  • Oberschrank, Stauraum für Kleidung (Selbstbau)

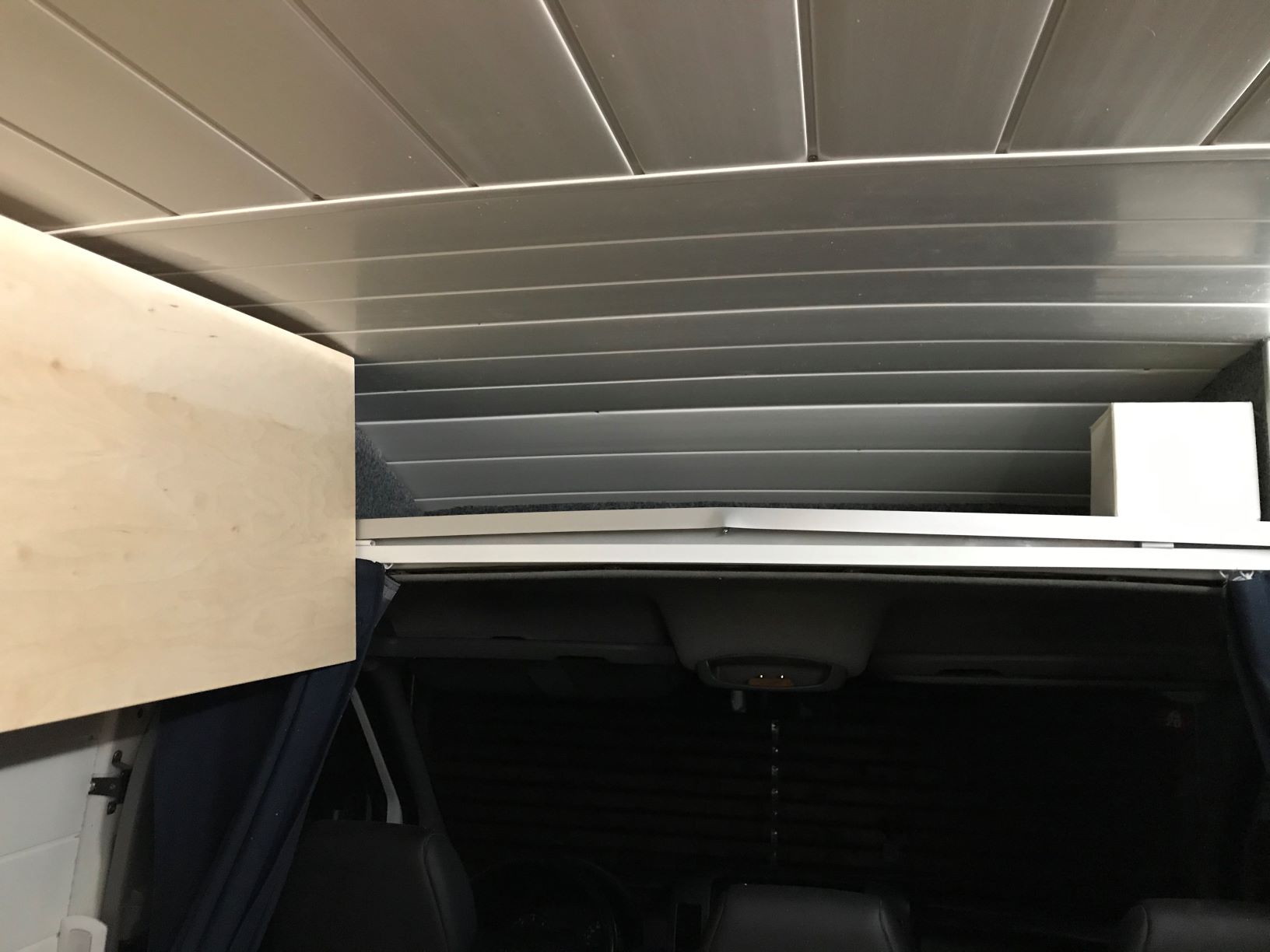

  • Stauraum über der Fahrerkabine, Sperrholz mit Bezug aus Filz (Selbstbau)

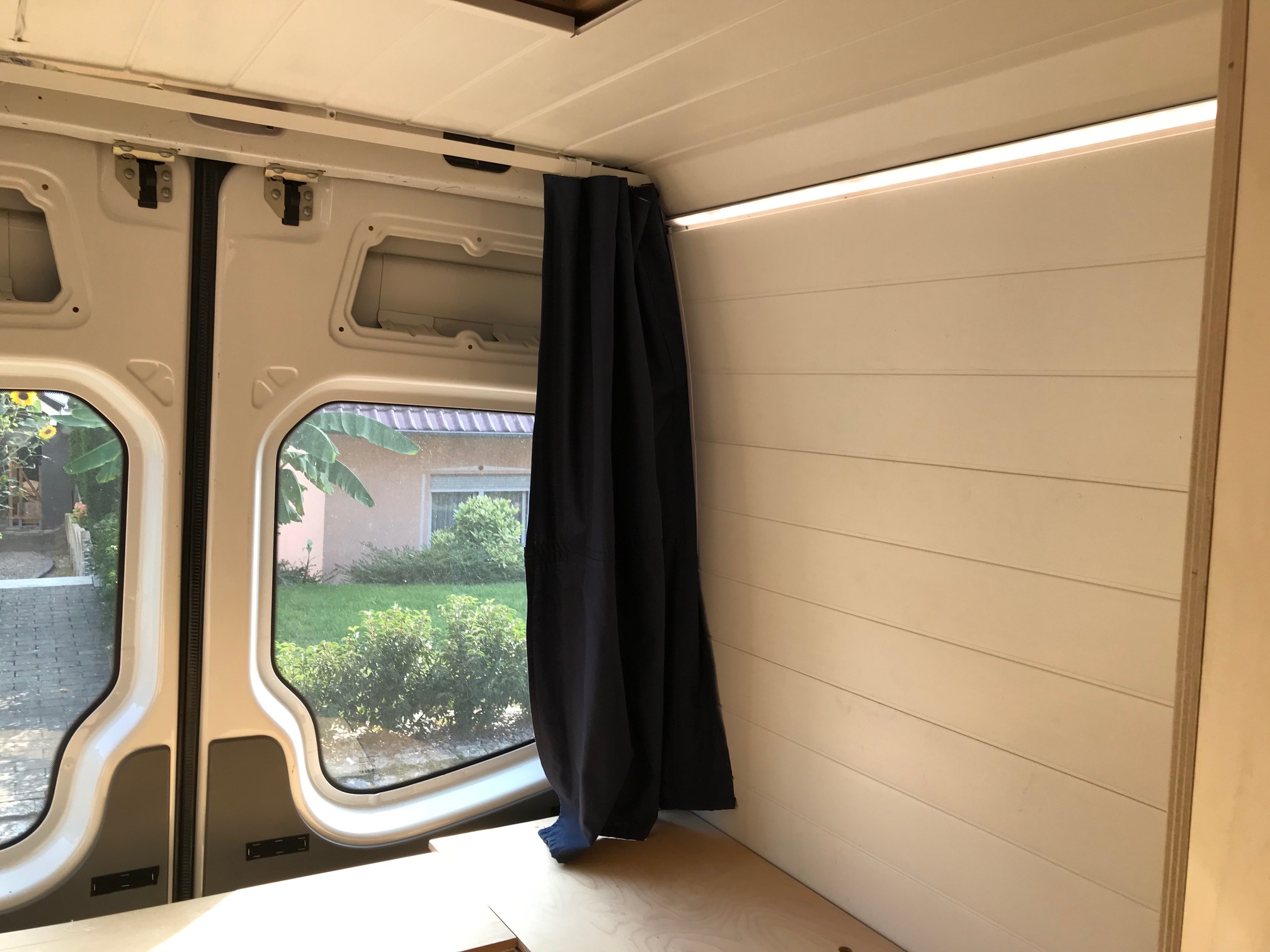

  • Gardinen (Stoff: Lenda von Ikea) für Heckfenster, Schiebetür/Seitenfenster, zur Fahrerkabine (Selbstbau)
  • Gardinenschiene Vidga von Ikea (Selbstbau)

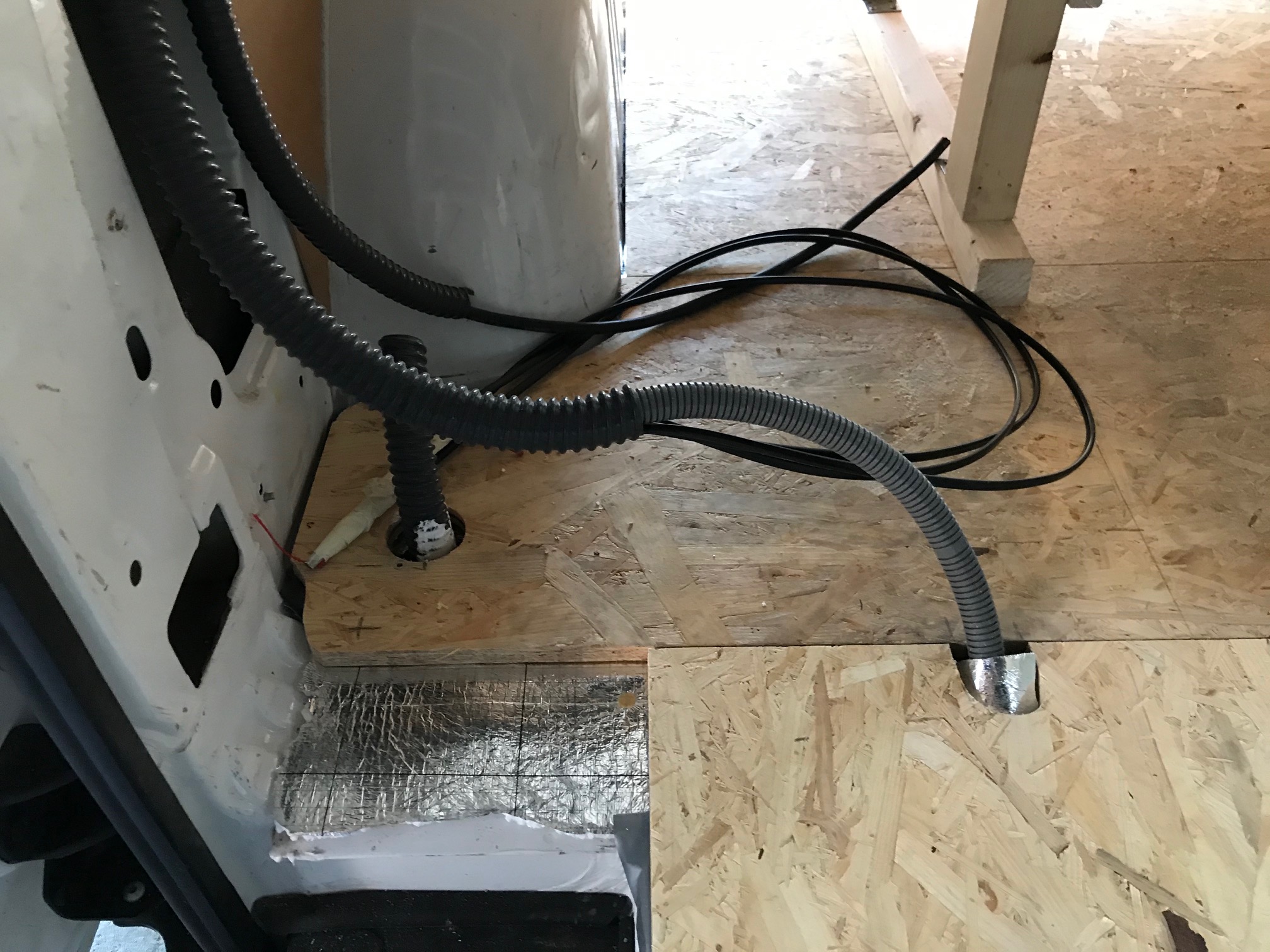

  • Leerrohre für Elektro 12/230V und Verkabelung (Selbstbau)

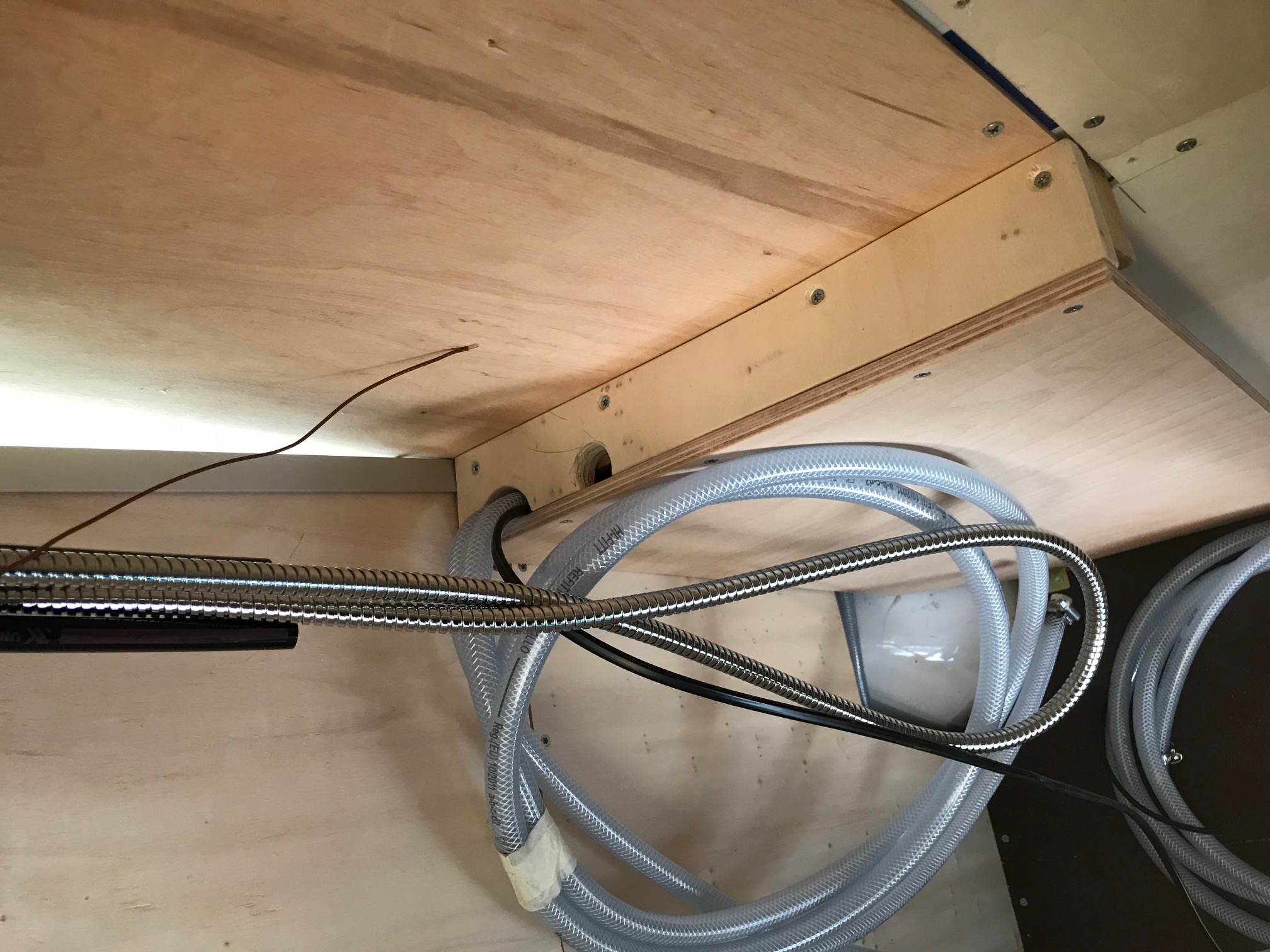

  • Wassertank: 68l von Camping Wagner, Einbau incl. Pumpe und Wasseranschluß außen Werkstatt-Syndikat Freiburg

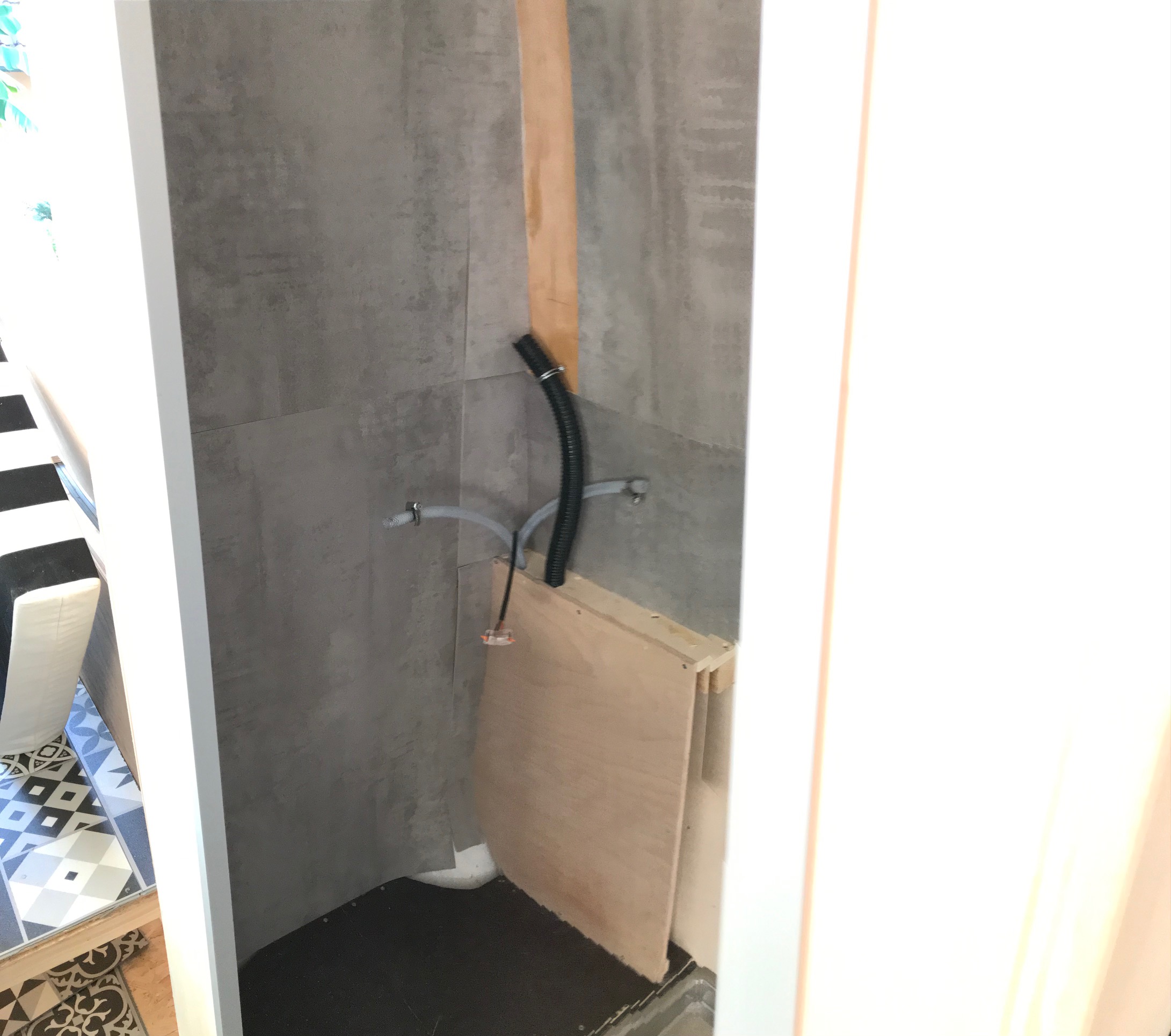

  • Dusche/WC (Raum): Wandaufbau mit Multiplex-Platten (15mm) und Rahmen für den Einbau der Duschwanne (Selbstbau)

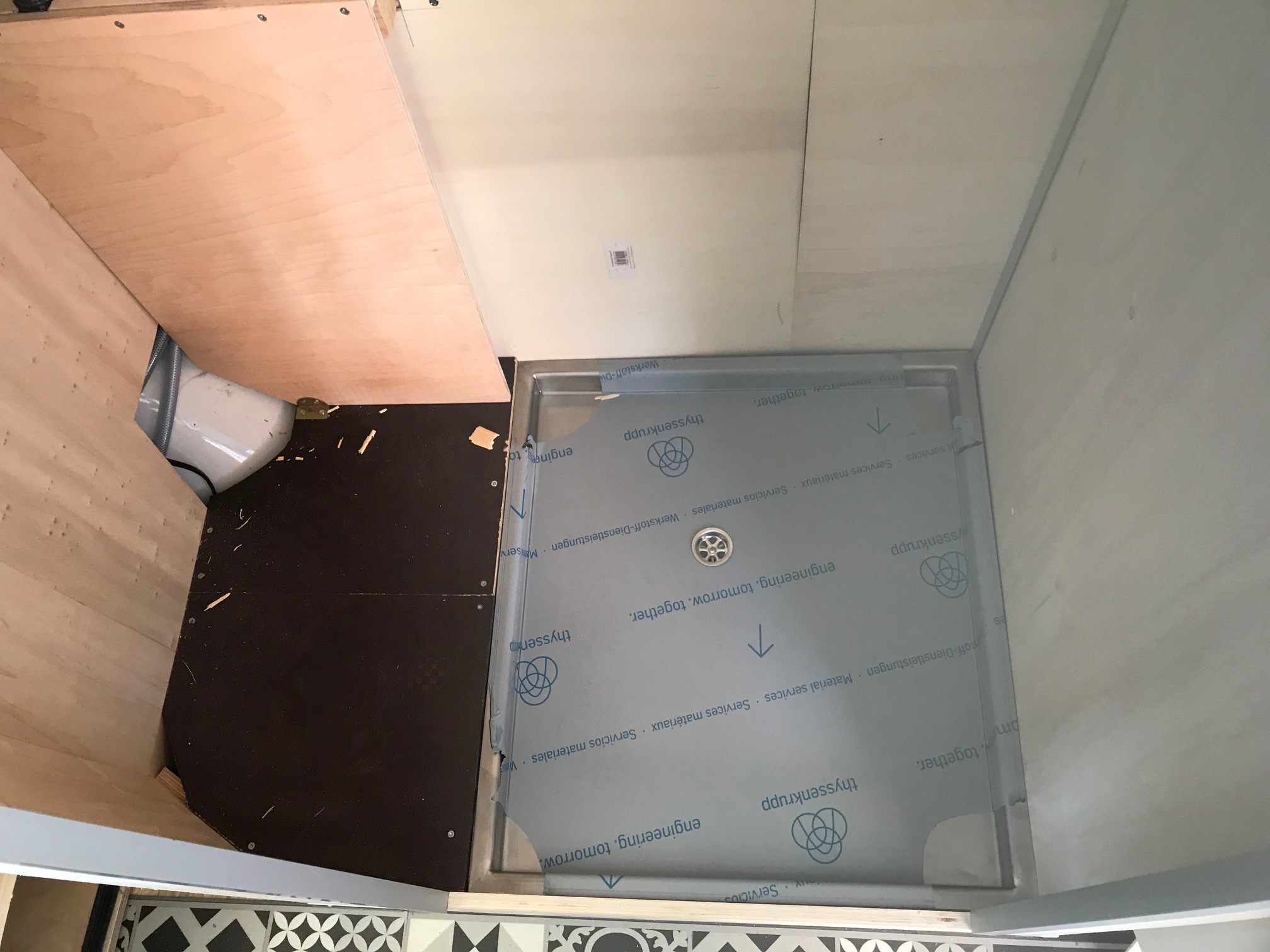

  • Duschwanne: Maßanfertigung Edelstahl (Fa. Feld in Eitorf)
  • Toilette: Thetford Porta Potti 565 Elektrisch (Fritz-Berger)
  • Armatur: RK Reich, Einhebelmischer mit Brause (Selbstbau)

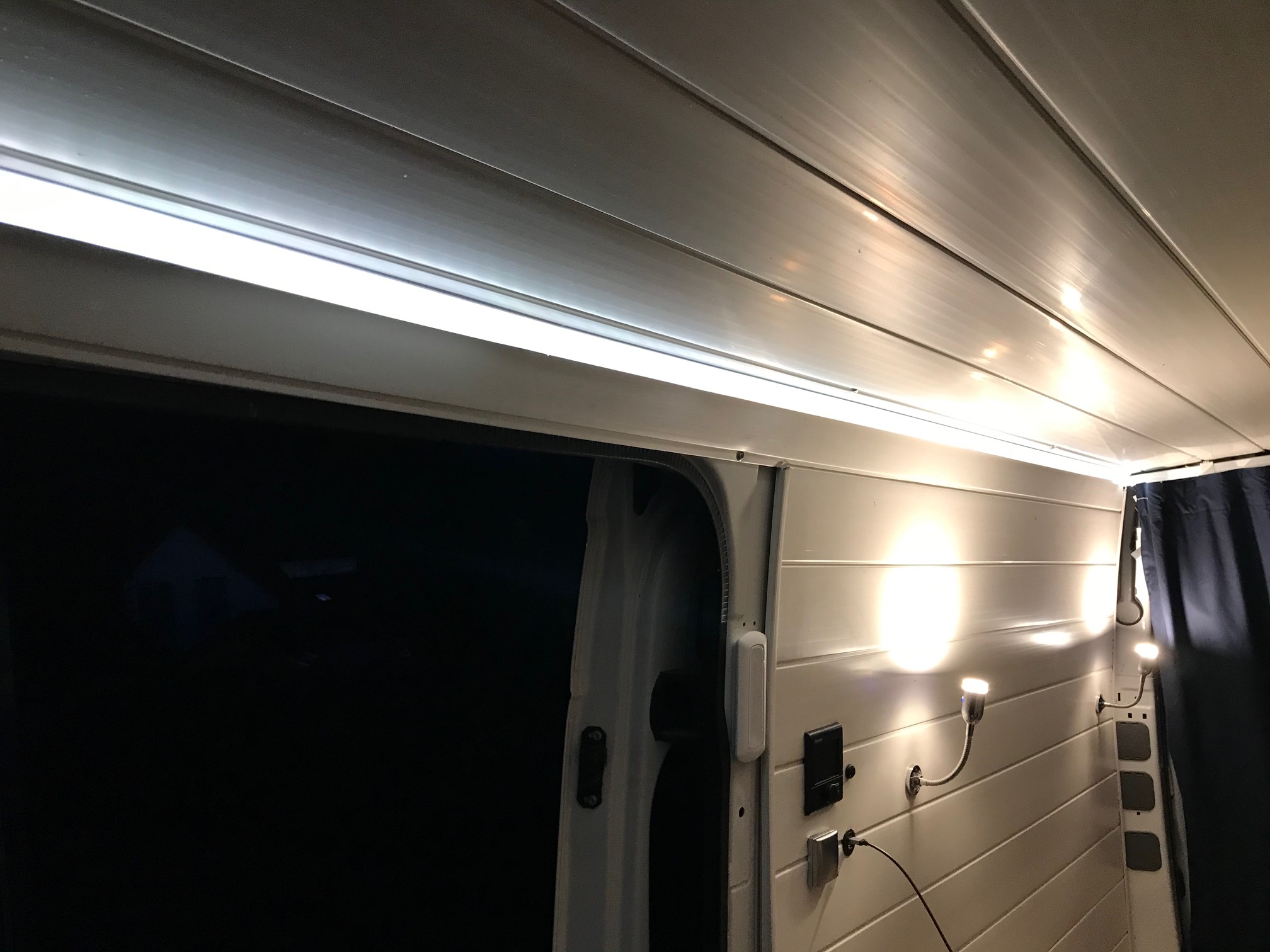

  • Lichtleiste: LED Stripes Fa. Paulmann (Selbstbau)

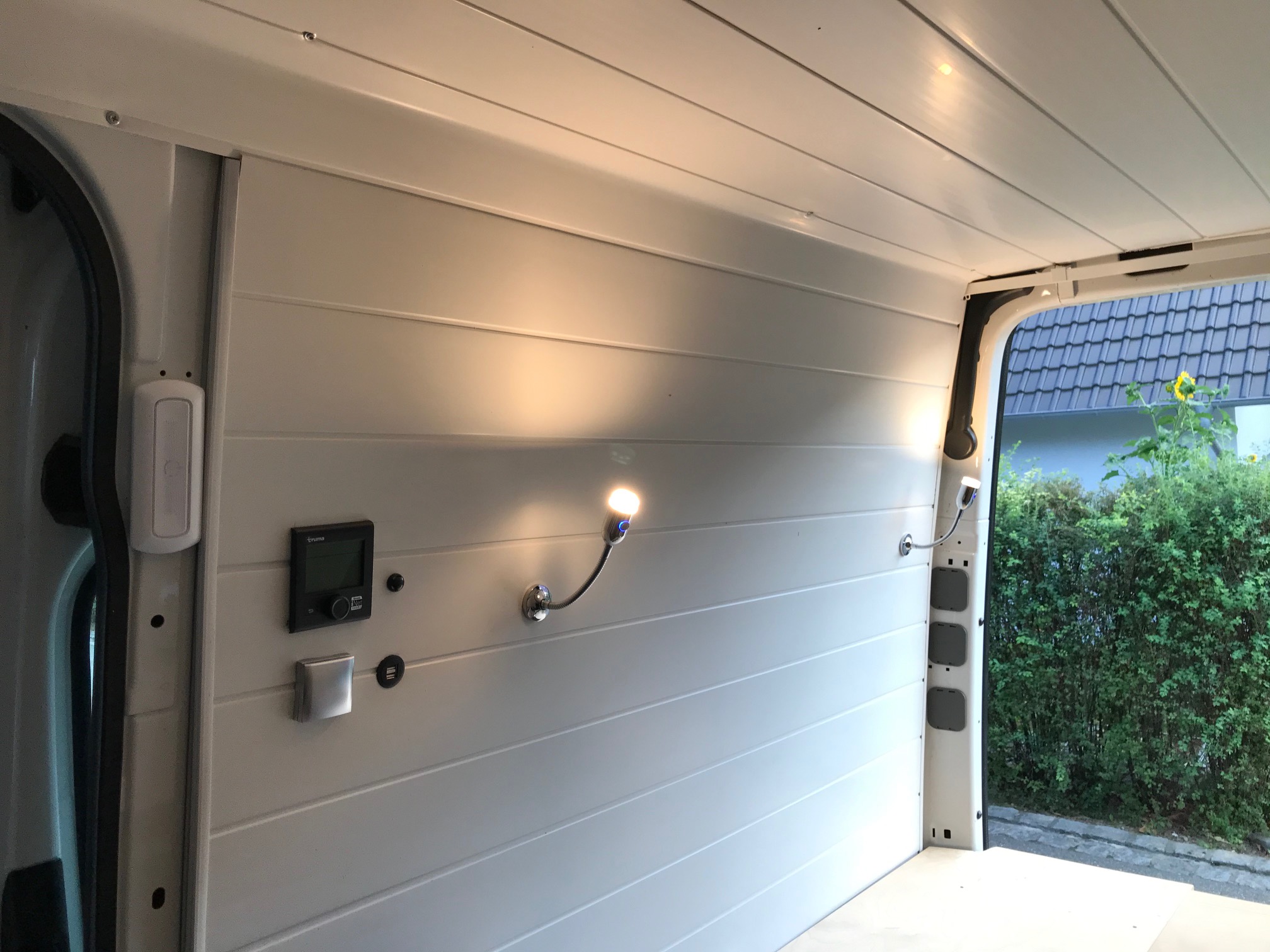

  • Lampen: Dometic LED Schwanenhals (Selbstbau)

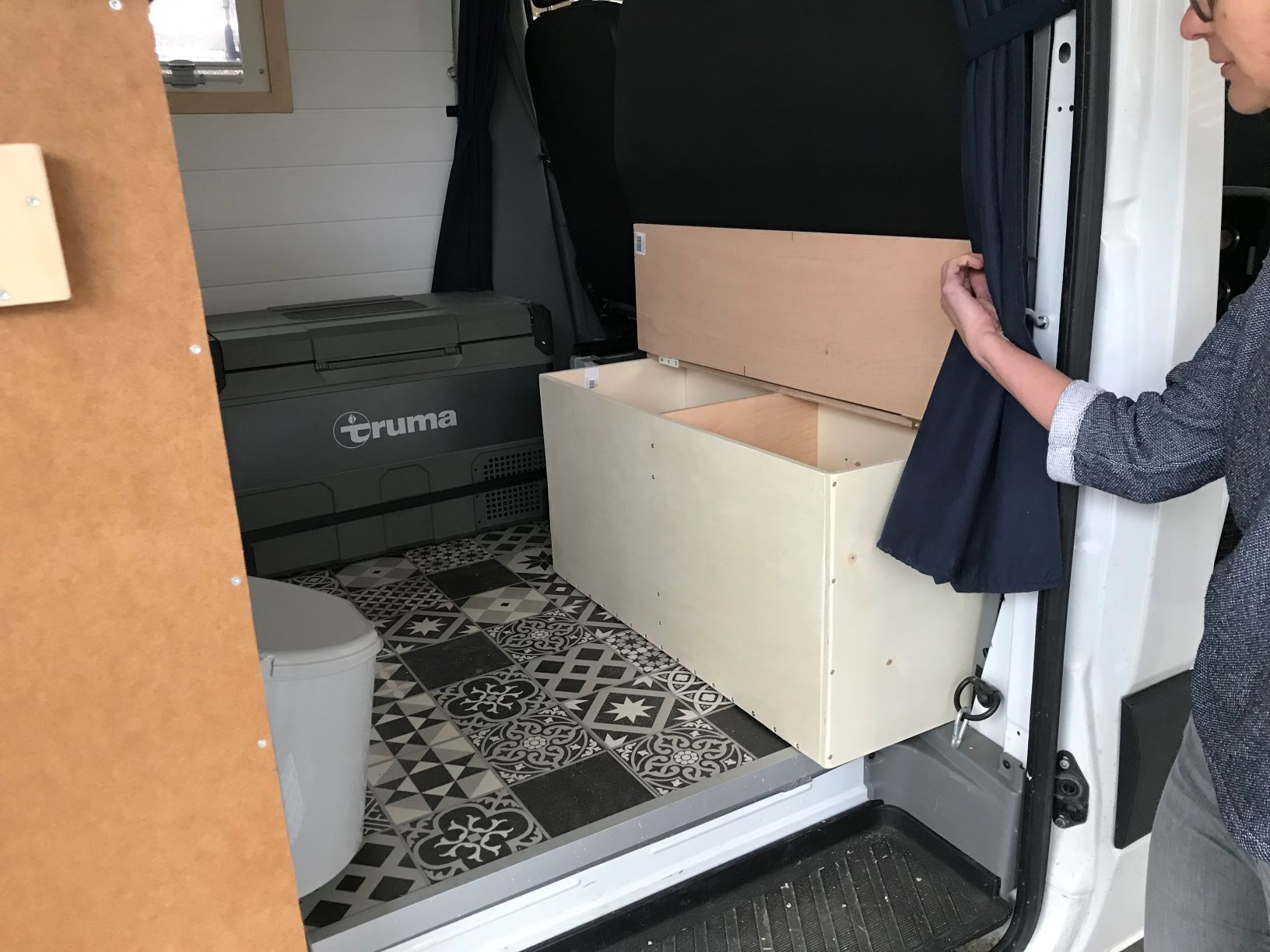

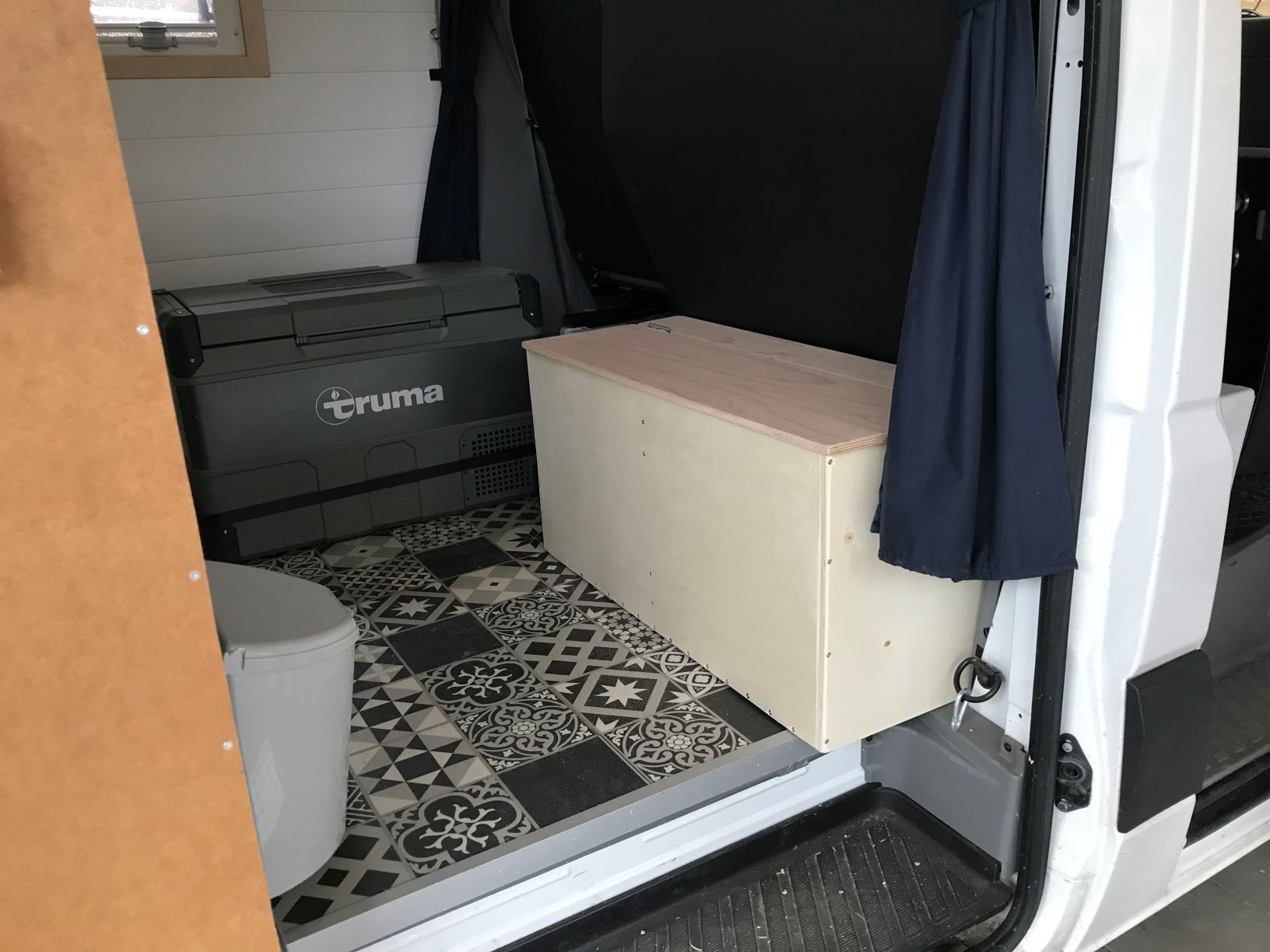

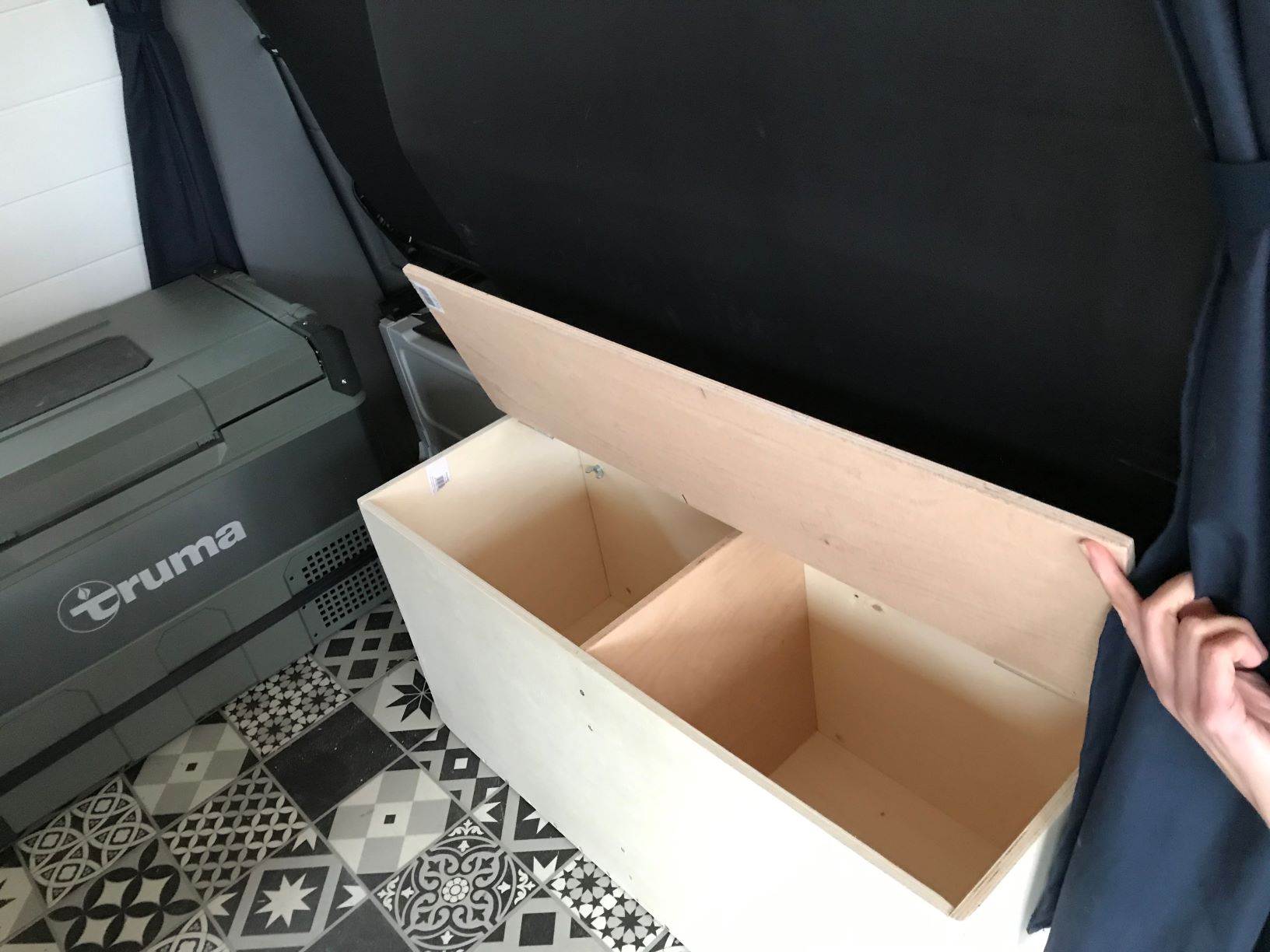

  • Kühlbox: Truma C60 (Fritz Berger)

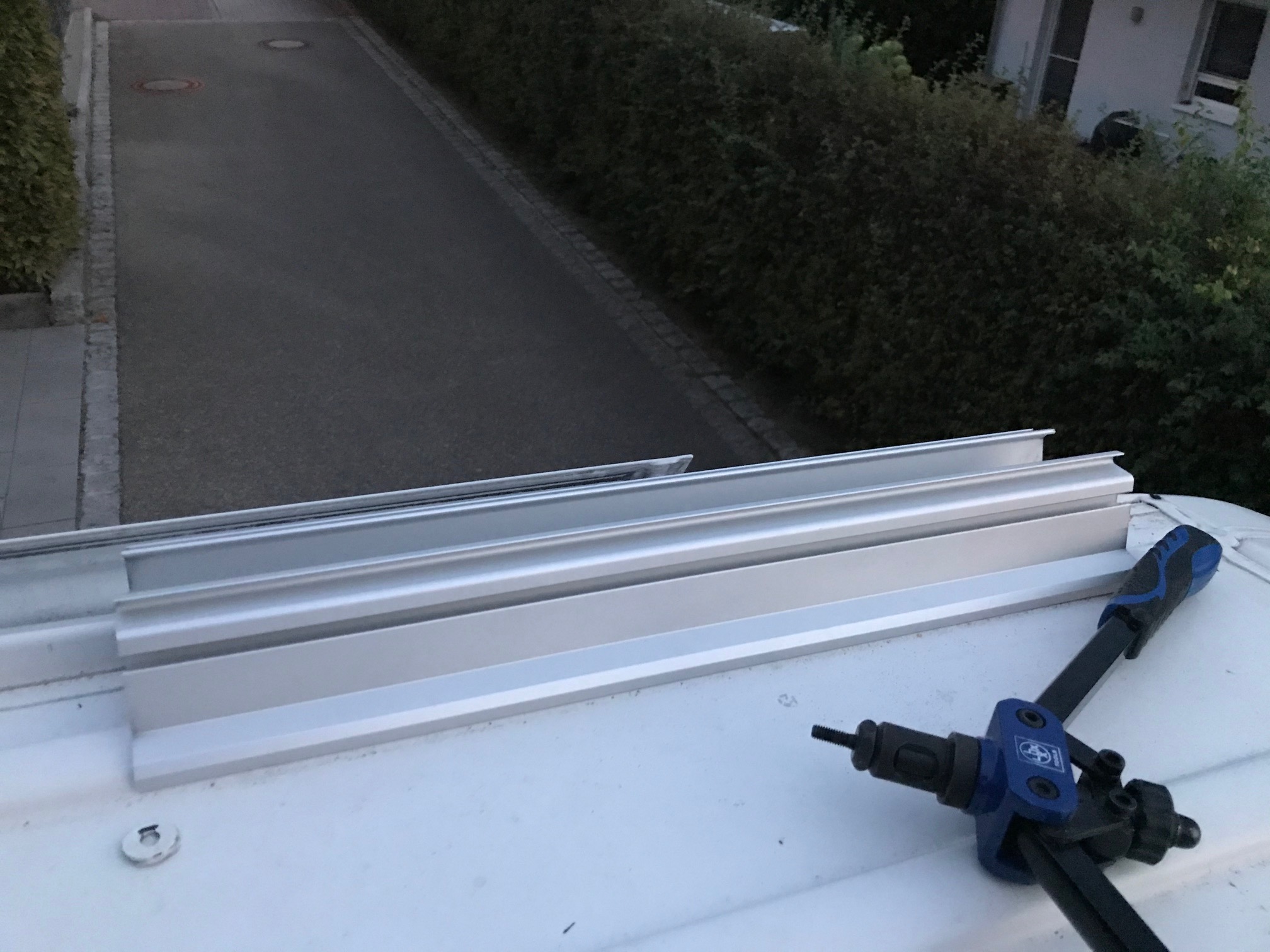

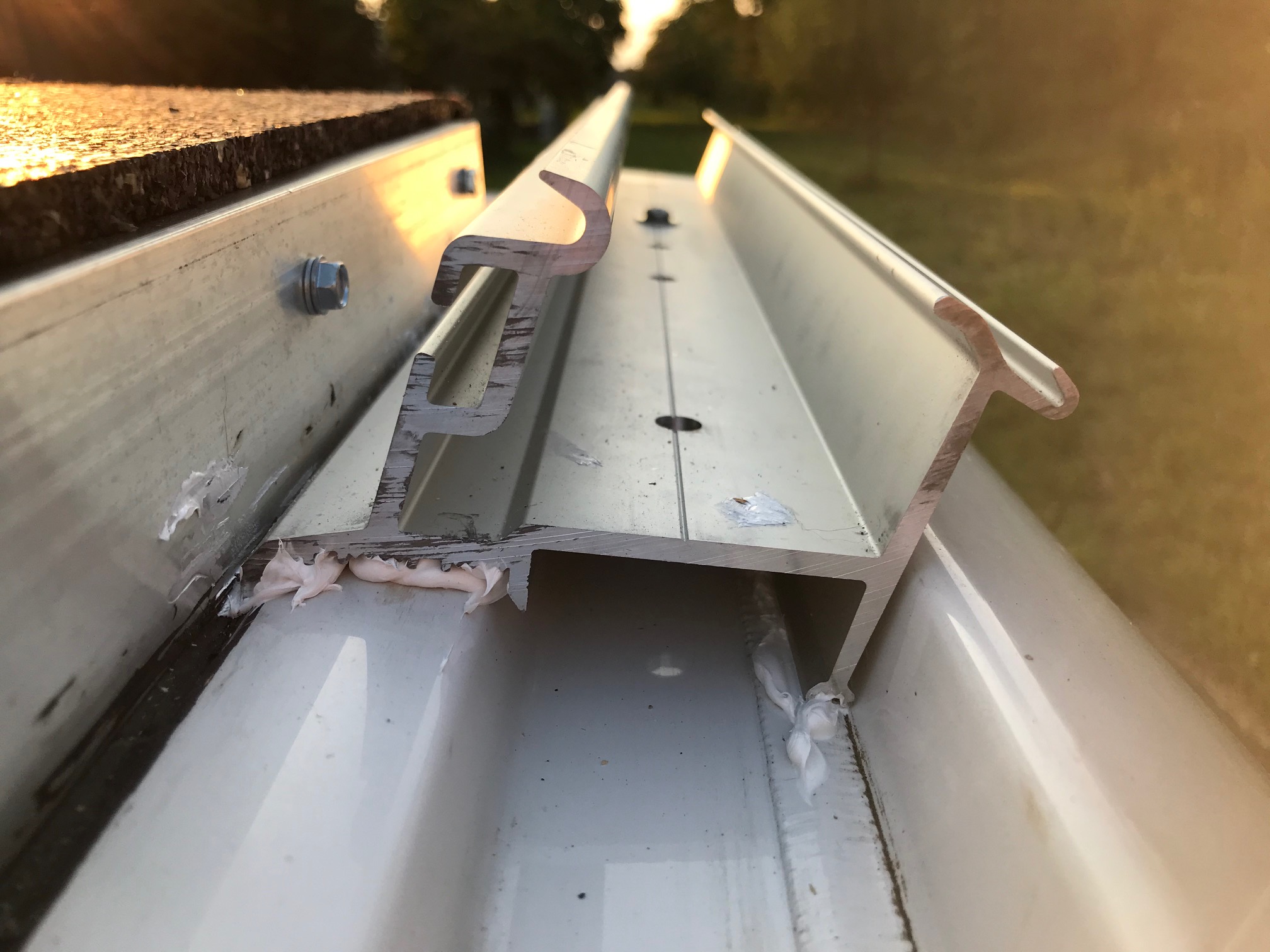

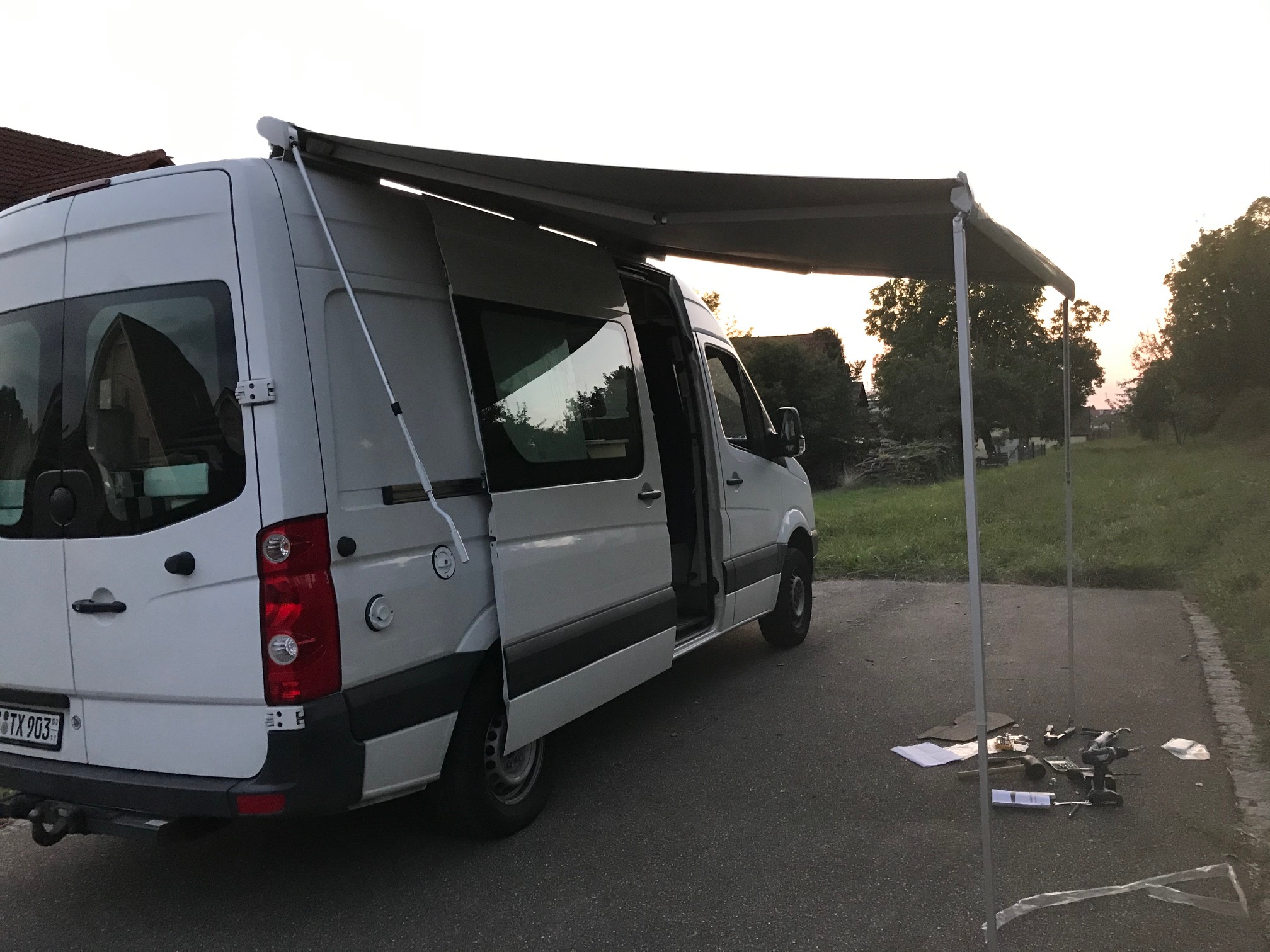

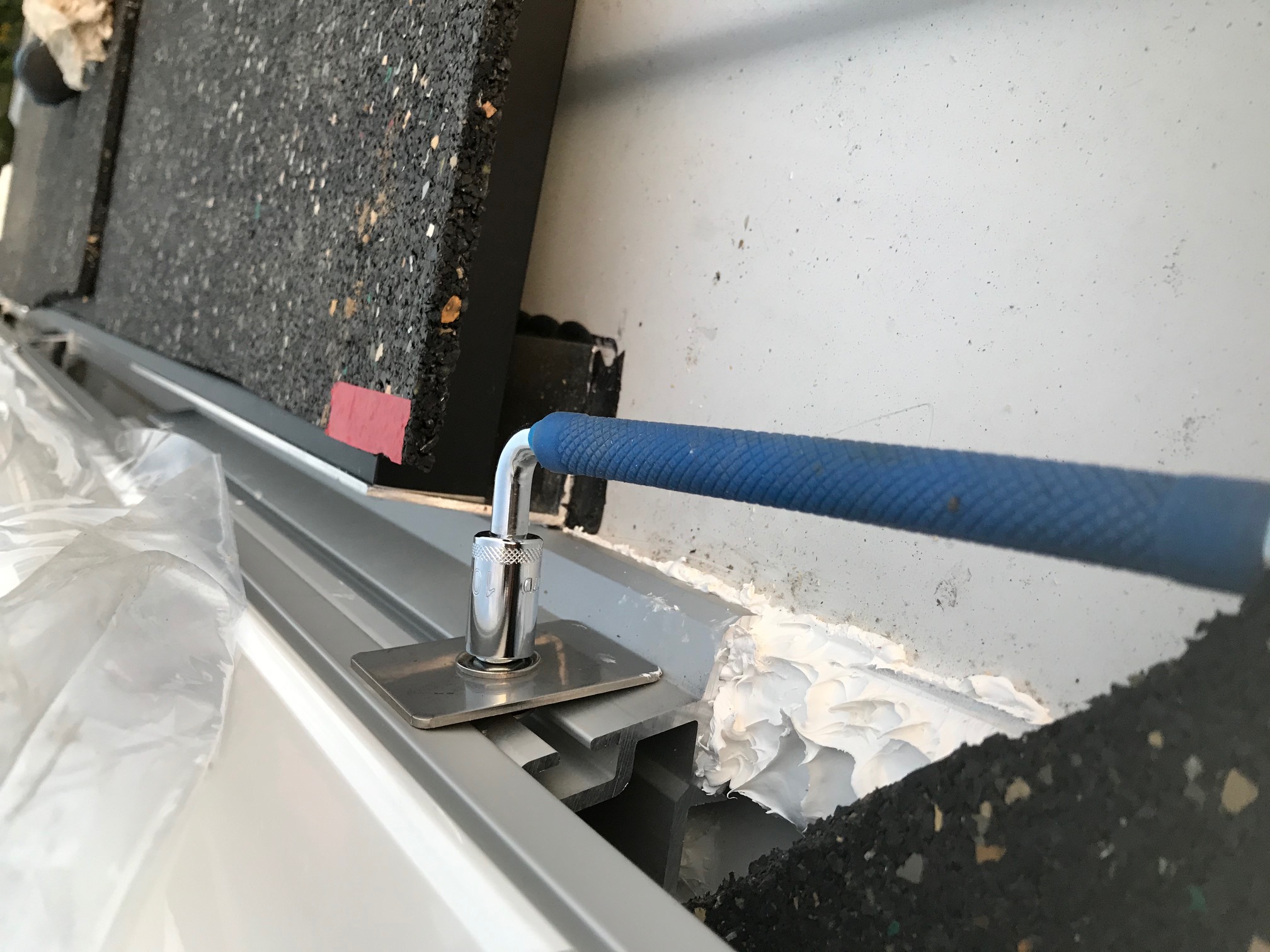

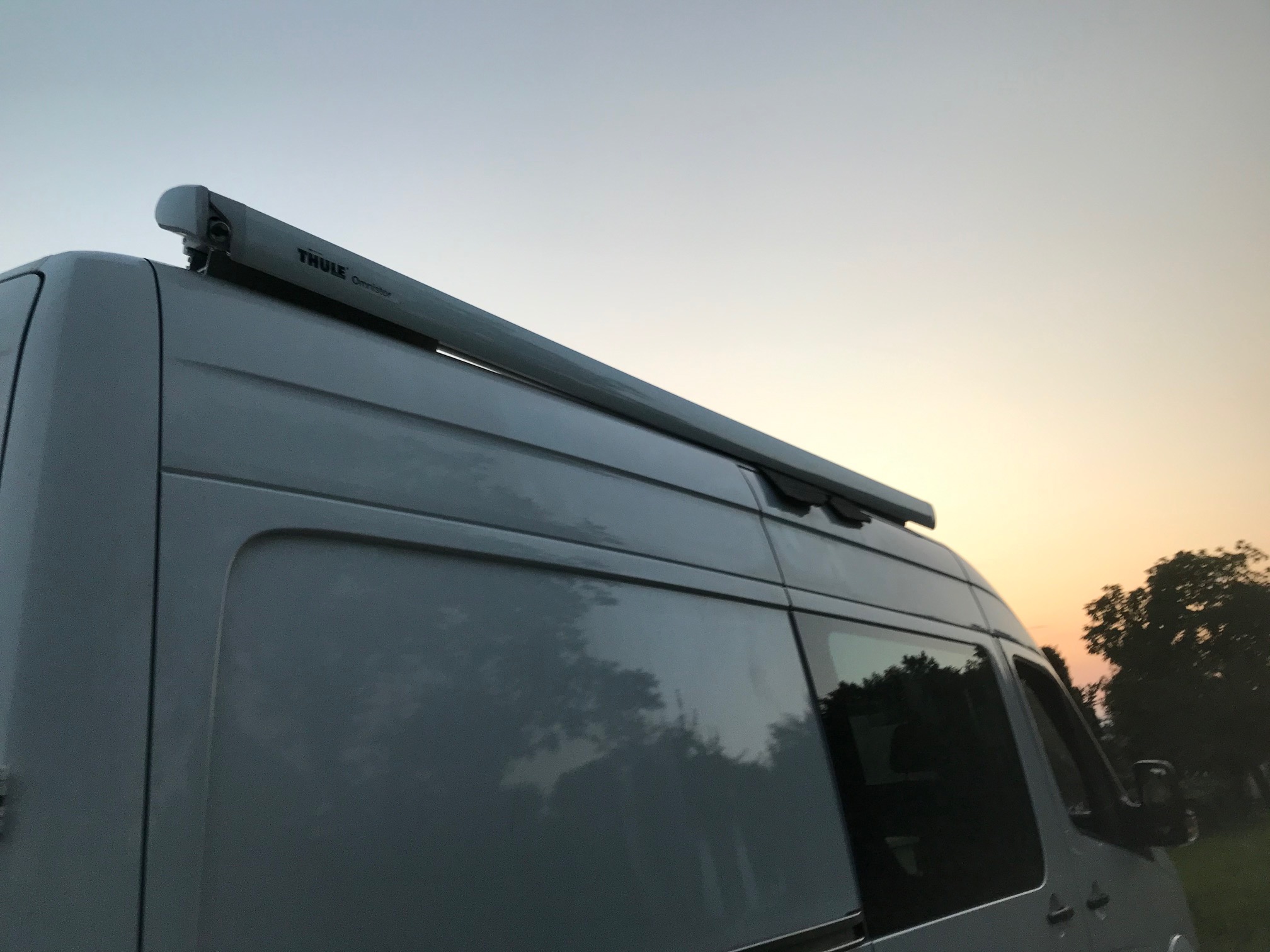

  • Markise: Thule Omnistor 6300, 3m (Selbstbau)

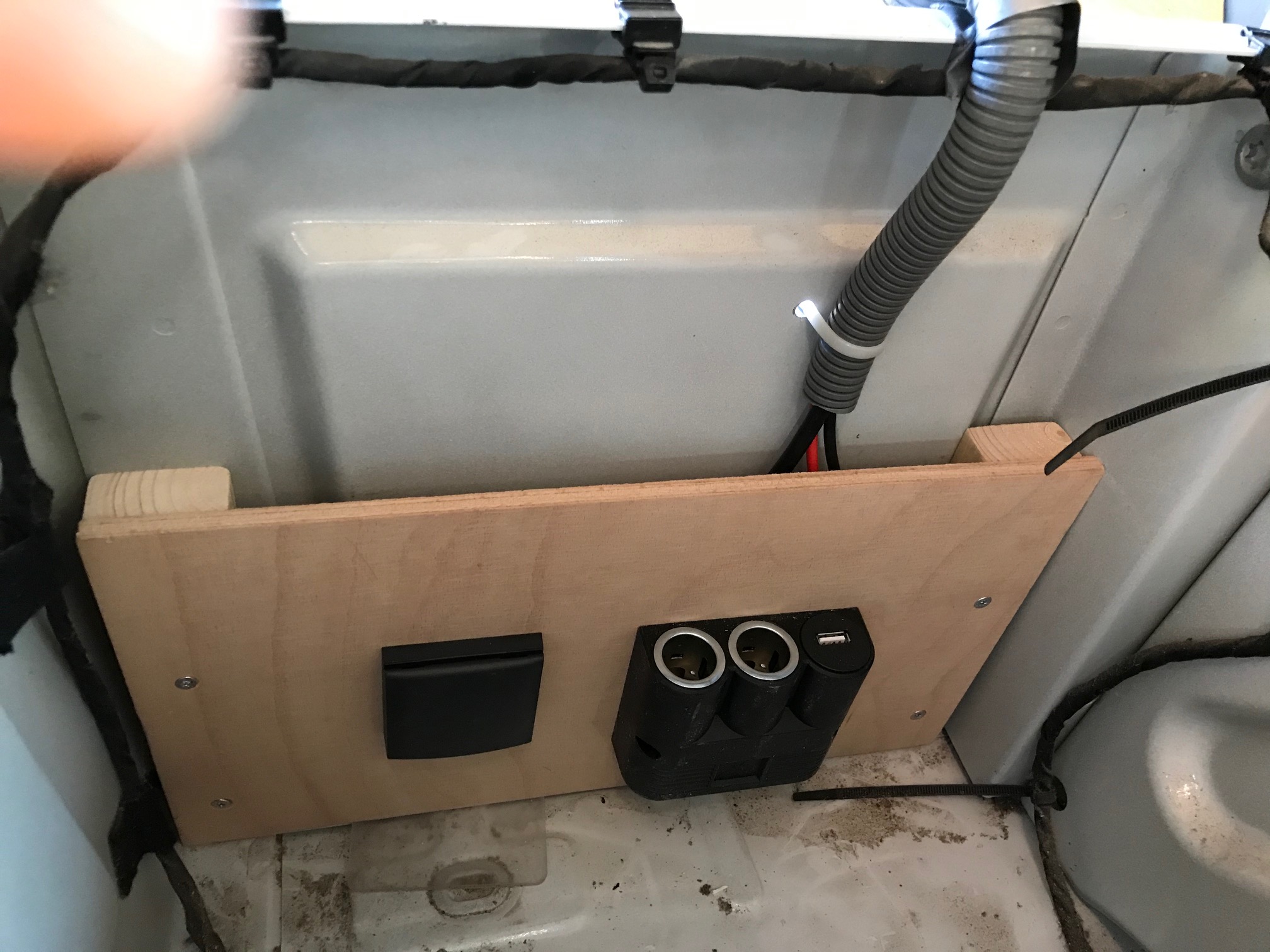

  • verschiedene Steckdosen (230V, 12V, USB) von Fritz Berger (Selbstbau)

Werkzeugeimg 7288

  • Tauch-Kreissäge Festool ATF55 incl. Tisch
  • Zwei Akkuschrauber und Bohrmaschine
  • Stichsäge
  • Oberfräse
  • Schwingschleifer, Bandschleifer
  • Nietmutternzange für Gewindehülsen
  • Holz-Fräser in verschiedenen Durchmessern
  • Gewindeschneider in verschiedenen Durchmessern
  • Abisolierzange und Wago Klemmen
  • Messer, Hammer, Sägen, Pinsel, etc

Material und Kleinteile

  • Holzbalken, Latten, Kanthölzer in verschiedenen Dimensionen
  • OSB-Platten 12mm für Boden-Aufbau,
  • Multiplex-Platten für Möbelbau, Schränke, Fächer in 12mm, 15mm
  • Sperrholz-Platten für Verkleidung von Decke und Seitenwänden. 4mm, 6mm, 12mm
  • Isoliermaterial (Polyethylen, 20mm) für Seitenwände und Dach. Alu/Styropor 5mm aus Baumarkt
  • Filz für Innenverkleidung
  • Siebdruckplatte (als Platte für Spül-/Koch Kombination)
  • Grosfillex Hohlkammer-Wandverkleidung Exapan Line2000
  • Wineo Biobeläge Stone (ähnlich PVC) für die Innenverkleidung der Dusche
  • Gewindehülsen M4, M5, M8, M10
  • Gewindeschrauben M4 (Senkkopf), M5, M8 (6-Kant)
  • Prym Druckknöpfe für Befestigung von Gardinen, Duschvorhang, etc.

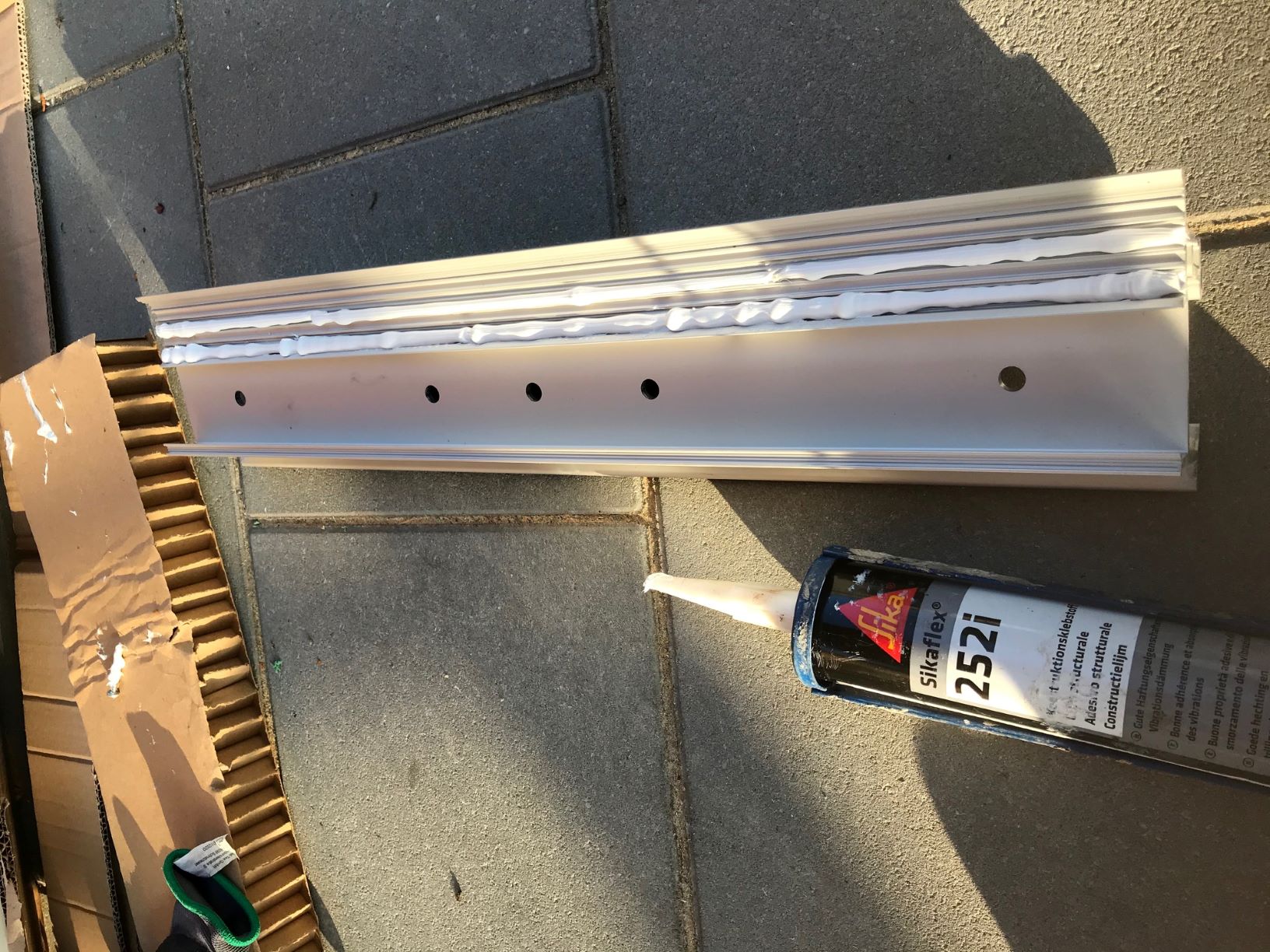

  • Sikaflex 252 Konstruktionskleber (für Markise, Solarpanele, Duschwanne, auch zur dauerflexiblen Abdichtung)
  • Teroson Kontaktkleber für Isolierplatten.
  • Spax verzinkt (Torx TX20) in großen Mengen, Größen und Längen
  • große Mengen an Unterlagsschreiben, Muttern, Sprengringe
  • Kabel, Leerrohre, Kabelbinder, Isolierband, ...
